產品簡介與概述

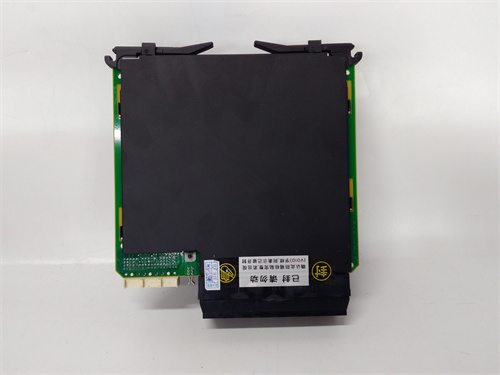

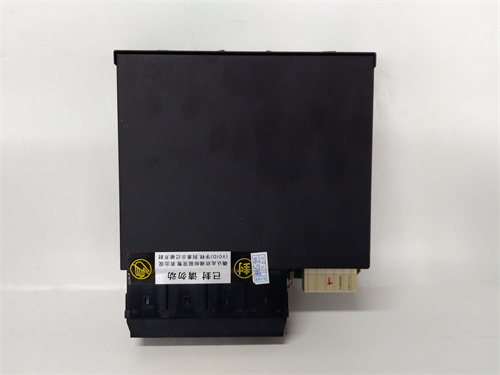

GE UR6AV 是一款由通用電氣（GE）生產的高性能通用繼電器模塊，屬于UR系列（Universal Relay）保護繼電器產品線的重要組成部分。該模塊作為UR系列保護系統的輸出接口組件，提供多路可編程繼電器輸出，用于跳閘、報警和信號指示等功能。GE UR6AV 采用模塊化設計，可安裝在UR系列保護繼電器的機箱中，與UR系列的各種保護模塊配合使用，構成完整的電力系統保護解決方案。

作為GE在電力保護和自動化領域的核心組件，GE UR6AV 體現了GE Multilin系列產品在電力系統保護和控制方面的專業技術與可靠品質。該繼電器模塊設計用于滿足發電、輸電和配電系統對保護設備高可靠性的嚴格要求，廣泛應用于變電站、發電廠和工業電力系統中。GE UR6AV 以其靈活的配置能力和高可靠性，成為UR系列保護系統中重要的輸出接口組件。

技術參數

GE UR6AV 通用繼電器模塊專為電力系統保護應用優化設計，其主要技術參數如下：

• 產品類型： 通用繼電器模塊

• 兼容系統： GE UR系列保護繼電器

• 輸出繼電器數量： 多路可編程繼電器輸出

• 繼電器類型： 機電式繼電器或固態繼電器

• 觸點容量： 根據具體型號，典型值為5A/250V AC或5A/30V DC

• 觸點配置： 常開（NO）和常閉（NC）觸點

• 響應時間： <5ms（典型值）

• 可編程功能： 每個繼電器可獨立編程，分配不同功能

• 隔離： 繼電器觸點與內部電路隔離

• 診斷功能： 線圈監視、觸點狀態監視

• 指示燈： 前面板LED指示繼電器狀態

• 通信接口： 通過UR系列背板與主模塊通信

• 工作電壓： 由UR系列背板供電

• 功耗： <10W（典型值）

• 工作溫度： -40°C至+60°C

• 存儲溫度： -40°C至+85°C

• 濕度： 5%至95%非冷凝

• 安裝方式： 安裝在UR系列機箱中

• 認證： UL，CSA，CE，符合IEEE/ANSI標準

GE UR6AV 為UR系列保護系統提供靈活可靠的繼電器輸出接口。

優勢與特點

GE UR6AV 的主要優勢在于其靈活的可編程能力、高可靠性和與UR系統的無縫集成。

1. 靈活的可編程輸出： GE UR6AV 提供多路可編程繼電器輸出，每個繼電器均可獨立配置，實現跳閘、報警、信號指示等不同功能。這種靈活性使用戶可以根據具體應用需求優化繼電器分配，無需為每種功能配置單獨的繼電器模塊。GE UR6AV 的可編程能力大大簡化了系統設計，提高了設備利用率。

2. 高可靠性繼電器設計： GE UR6AV 采用高質量的機電式或固態繼電器，確保在電力系統保護應用中的高可靠性。繼電器觸點具有足夠的容量，可直接驅動斷路器的跳閘線圈、報警設備和信號裝置。GE UR6AV 的高可靠性是其作為保護系統輸出接口的核心優勢。

3. 快速響應能力： GE UR6AV 具有快速的響應時間，能夠在5ms內響應保護模塊的指令，確保故障時快速動作。這種快速響應對于電力系統保護至關重要，能夠在最短時間內隔離故障，減少設備損壞和系統擾動。GE UR6AV 的快速響應能力滿足了電力系統對保護動作時間的要求。

4. 全面的診斷功能： GE UR6AV 具備繼電器線圈監視和觸點狀態監視功能，能夠?qū)崟r(shí)檢測繼電器的工作狀態。當檢測到繼電器故障（如線圈開路）時，模塊可通過系統通信報告給操作員，便于及時維護。GE UR6AV 的診斷能力大大提高了系統的可靠性和可維護性。

5. 狀態指示功能： GE UR6AV 前面板配備LED指示燈，直觀顯示每個繼電器的狀態。這些指示使現場維護人員能夠快速判斷繼電器工作狀況，無需額外測試設備，大大簡化了現場故障診斷過程。

6. 無縫UR系統集成： GE UR6AV 作為GE UR系列系統的原生組件，與UR系列的各種保護模塊（如饋線保護、變壓器保護、母線保護等）完美集成，通過背板總線進行高速數據交換。GE UR6AV 通過UR系列標準工程工具進行配置，提供一致的工程體驗。

7. 寬工作溫度范圍： GE UR6AV 支持-40°C至+60°C的寬工作溫度范圍，適用于各種惡劣環境條件，包括戶外變電站和極端氣候地區。這種環境適應性使得GE UR6AV 成為各種電力系統應用的理想選擇。

8. 高隔離能力： GE UR6AV 提供繼電器觸點與內部電路之間的電氣隔離，有效防止外部干擾影響保護系統的正常工作。這種隔離設計顯著增強了系統的魯棒性和可靠性。

應用領域與實際案例

GE UR6AV 廣泛應用于各類電力系統保護和控制應用中。

• 變電站保護： 在變電站的饋線保護、變壓器保護和母線保護系統中，GE UR6AV 作為輸出接口模塊，驅動斷路器的跳閘線圈，實現故障隔離。GE UR6AV 的快速響應確保了故障的及時切除，保護電力設備安全。GE UR6AV 在變電站保護中的應用充分證明了其價值。

• 發電廠保護： 在火電廠、水電站和核電站的發電機保護和廠用電源保護系統中，GE UR6AV 用于跳閘輸出和報警信號輸出。GE UR6AV 的高可靠性對于保障發電機組安全和電網穩定至關重要。

• 工業電力系統： 在石油化工、冶金、造紙等行業的工業電力系統中，GE UR6AV 用于電動機保護、饋線保護和變壓器保護的輸出接口。GE UR6AV 的靈活配置能力適應了工業用戶多樣化的保護需求。

• 配電自動化： 在配電網絡自動化系統中，GE UR6AV 用于遠程控制斷路器和開關設備，實現故障隔離和恢復供電。GE UR6AV 的快速響應能力滿足了配電自動化對動作時間的要求。

• 繼電保護測試： 在繼電保護測試系統中，GE UR6AV 可作為輸出接口，用于模擬保護裝置的動作信號，便于保護系統的調試和測試。

• 備用電源系統： 在備用電源自動投切系統中，GE UR6AV 用于控制備用電源的投入和切除，確保重要負荷的連續供電。

競品對比

GE UR6AV 的主要競爭對手包括其他主流保護繼電器廠商的輸出模塊，如西門子的SIPROTEC系列輸出模塊、ABB的REL系列輸出模塊和施耐德電氣的Easergy系列輸出模塊。

• 優勢： GE UR6AV 與GE UR系列保護系統的無縫集成是其最大優勢，確保了最佳的兼容性和性能表現。GE在電力保護領域的豐富經驗體現在GE UR6AV 的設計中，其可靠性和性能經過全球大量電力系統應用的驗證。GE UR6AV 的靈活可編程能力在同類產品中具有競爭力。

• 劣勢： GE UR6AV 專為GE UR系列系統設計，不能直接用于其他品牌的保護系統。作為UR系列的標準組件，GE UR6AV 的功能相對專一，無法提供除繼電器輸出外的其他功能。

選型建議與注意事項

在選擇和使用 GE UR6AV 時，請考慮以下幾點：

1. 系統兼容性確認： GE UR6AV 專為GE UR系列保護系統設計。在選型前，請確認您的保護系統型號和版本與GE UR6AV 兼容。

2. 繼電器數量規劃： 根據您的輸出需求（跳閘輸出、報警輸出、信號輸出等）選擇合適的GE UR6AV 型號，確保有足夠的繼電器通道。

3. 觸點容量匹配： 確認現場負載（斷路器跳閘線圈、報警器等）的電壓和電流要求與GE UR6AV 的觸點容量匹配。對于大電流負載，可能需要使用中間繼電器。

4. 功能配置： 利用UR系列工程軟件，合理配置GE UR6AV 每個繼電器的功能，確保與保護邏輯的正確配合。

5. 環境條件評估： 根據安裝環境的溫度范圍選擇合適的GE UR6AV 型號。寬溫度范圍型號適合戶外安裝。

6. 備件策略： 對于關鍵保護系統，建議庫存?zhèn)溆?span style="font-weight: 600;">GE UR6AV 模塊，以最小化故障時的系統停運時間。

安全注意事項： GE UR6AV 是電力系統保護的關鍵組件，其安裝和維護必須遵循嚴格的安全規范：

• 所有安裝、配置和維護工作必須由經過GE培訓的合格人員完成

• 在操作GE UR6AV 和相關設備前，遵守電力安全規程，確保設備已斷電并接地

• 注意CT和PT回路可能產生危險電壓，操作時需特別小心

• 定期進行保護系統的功能測試，驗證GE UR6AV 和相關跳閘回路的正常工作

• 任何時候都不得繞過或禁用保護功能，以免危及設備和人員安全

• 遵循GE提供的UR系列手冊和產品文檔中的所有安全指導

• 妥善保管GE UR6AV 的配置參數和事件記錄，便于故障分析和系統優化
