產品概述

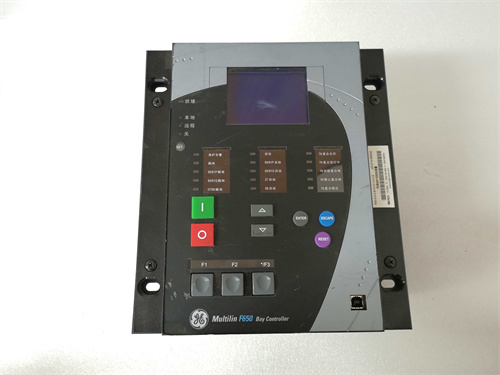

GE F650 是通用電氣（General Electric）旗下Grid Solutions系列的一款高性能饋線保護和管理終端，屬于GE Multilin系列保護繼電器產品線。作為電力系統中饋線保護的核心設備，GE F650 專門設計用于配電網絡和工業電力系統的饋線保護、控制和監測。該型號融合了GE在電力保護領域數十年的技術積累，集保護、控制、測量、通信和故障錄波功能于一體，為6kV至35kV中壓配電系統提供全面的保護和自動化解決方案。GE F650 以其模塊化設計、靈活的配置能力和高可靠性，在變電站、發電廠、工礦企業配電系統和新能源項目中得到廣泛應用。

核心參數

GE F650 的技術參數體現了其在饋線保護領域的專業定位：

• 保護功能： 提供全面的饋線保護功能，包括：

  • 三段式過流保護（51/50P）

  • 接地故障保護（51N/50N）

  • 方向性過流保護（67）

  • 過電壓/欠電壓保護（59/27）

  • 頻率保護（81O/U）

  • 負序過流保護（46）

  • 重合閘功能（79）

  • 斷路器失靈保護（50BF）

• 測量功能： 高精度測量三相電流、三相電壓、有功/無功功率、功率因數、頻率、電能質量等參數，精度等級達到0.5級

• I/O配置： 模塊化設計，可根據需要配置不同數量的數字量輸入、輸出和模擬量輸入/輸出模塊

• 通信接口： 支持多種通信協議和物理接口：

  • 標配兩個以太網接口，支持IEC 61850、Modbus TCP、DNP3.0 over IP等協議

  • 可選RS485接口，支持Modbus RTU、DNP3.0、IEC 60870-5-103等協議

  • 可選光纖接口，適用于強電磁干擾環境的長距離通信

• 故障錄波： 內置故障錄波功能，可記錄故障前后的波形數據，采樣頻率高達128點/周期，為故障分析提供有力工具

• 事件記錄： 可記錄多達512個帶時標的事件，便于追溯系統運行歷史

• 人機界面： 配備大尺寸液晶顯示屏和功能鍵盤，支持本地查看測量值、修改定值和查看事件記錄

• 工作環境： 設計工作溫度為-40°C至+70°C，適應各類惡劣戶外和工業環境

• 認證標準： 符合IEC 61850、IEC 60255、IEEE C37.90等國際標準，通過CE、UL認證

優勢特點

選擇 GE F650，您將獲得以下核心競爭優勢：

1. 全面的保護功能： GE F650 集成了饋線保護所需的全部功能，從簡單的過流保護到復雜的方向性保護、重合閘和斷路器失靈保護，一應俱全。用戶可以根據應用需求靈活配置保護功能和定值，無需額外增加外部設備。其保護算法經過嚴格驗證，動作速度快、可靠性高，能夠有效隔離故障，保障電力系統安全。

2. 先進的通信能力： GE F650 是首批支持IEC 61850標準的饋線保護裝置之一。通過IEC 61850 GOOSE通信，GE F650 可以實現與站內其他智能電子設備（IED）之間的高速、可靠信息交換，支持對等通信和跳閘信號直傳，大幅縮短故障清除時間。同時，GE F650 支持多種傳統通信協議，能夠無縫融入現有變電站自動化系統。

3. 模塊化與靈活性： GE F650 采用模塊化硬件設計，用戶可以根據實際應用需求選擇不同數量和類型的I/O模塊、通信模塊和電源模塊。這種設計不僅降低了初次投資成本，也為未來的系統升級和功能擴展提供了便利。當應用需求變化時，只需更換或添加相應模塊，無需更換整個裝置。

4. 強大的故障分析工具： GE F650 內置的高分辨率故障錄波功能，可以記錄故障前后的詳細波形數據。通過GE的Enervista軟件，工程師可以深入分析故障波形，準確判斷故障類型、位置和原因，為系統優化和預防性維護提供科學依據。這對于縮短故障排查時間、提高系統可用性具有重要價值。

5. 高可靠性與適應性： GE F650 設計用于最嚴苛的電力系統環境。其寬溫工作范圍（-40°C至+70°C）、強大的抗電磁干擾能力和嚴格的質量控制，確保了在變電站、戶外開關站等惡劣環境下的長期穩定運行。無論是炎熱的沙漠地區還是寒冷的北極環境，GE F650 都能可靠工作。

6. 便捷的工程與維護： 通過GE的Enervista UR Setup軟件，工程師可以輕松完成對 GE F650 的配置、調試和維護。軟件提供直觀的圖形化界面，支持批量定值管理、波形分析和事件查看。同時，GE F650 支持通過以太網遠程訪問，大大簡化了分布式站點的維護工作。

應用案例

GE F650 憑借其卓越性能，在各類電力系統和工業應用中發揮著關鍵作用：

• 變電站饋線保護： 在110kV/10kV變電站中，GE F650 安裝在10kV開關柜內，保護出線饋線。當線路發生短路或接地故障時，GE F650 快速檢測并發出跳閘指令，隔離故障線路，保障其他非故障線路的正常供電。通過IEC 61850網絡，GE F650 將故障信息實時上傳至站控層，為調度員提供決策依據。

• 工業企業配電系統： 在大型鋼鐵廠、化工廠和汽車制造廠的中壓配電系統中，GE F650 保護著各生產車間的進線和饋線。其精確的測量功能幫助企業實時監控電能消耗，優化用電成本。其強大的保護功能確保了一處故障不會擴散，最大限度保障生產的連續性。

• 新能源并網： 在光伏電站和風電場中，GE F650 用于保護升壓變壓器和集電線路。它能夠適應新能源發電的波動特性，提供合適的保護定值和并網接口功能。其支持IEC 61850的特性，使得 GE F650 能夠與新能源電站的監控系統無縫集成，滿足電網公司的并網要求。

• 礦山配電系統： 在井下或露天礦山的配電網絡中，GE F650 保護著礦井通風、排水和采掘設備的供電線路。其堅固的設計能夠適應礦山環境中的振動、粉塵和溫度變化，確保礦山生產的安全供電。

• 數據中心電力保障： 在大型數據中心的配電系統中，GE F650 作為進線保護和ATS（自動轉換開關）控制的核心設備，確保兩路市電和備用發電機之間的平滑切換，保障IT設備的連續供電。

競品對比

在饋線保護繼電器市場中，GE F650 的主要競爭對手包括西門子的SIPROTEC 5系列（如7SJ85）、ABB的REF615/REF630系列以及施耐德電氣的Easergy P3系列。

• 與西門子7SJ85相比： 西門子7SJ85是SIPROTEC 5系列中的饋線保護裝置，同樣支持IEC 61850，功能強大。GE F650 的優勢在于其較早進入IEC 61850市場，對GOOSE應用的支持更為成熟，特別是在需要多臺保護裝置協同工作的復雜應用場景中。此外，GE F650 的故障錄波功能在采樣率和存儲深度上往往更具優勢。

• 與ABB REF615/REF630相比： ABB的REF615是市場上應用極為廣泛的饋線保護裝置，特別是在配網自動化領域。GE F650 在高端應用領域（如需要復雜方向性保護、多段重合閘和斷路器失靈保護的大型工業配電系統）功能更為全面。REF630是REF615的增強版，與 GE F650 定位更為接近，兩者競爭激烈，GE F650 在通信接口的多樣性和I/O模塊的靈活性上略勝一籌。

• 與施耐德P3系列相比： 施耐德Easergy P3系列同樣提供全面的饋線保護功能，且性價比較高。GE F650 在全球范圍內的應用經驗和行業認可度更高，特別是在北美市場和大型工程項目中。對于追求國際標準和長期可靠性的用戶而言，GE F650 是更為穩妥的選擇。
  總體而言，GE F650 以其全面的保護功能、先進的通信能力和強大的故障分析工具，成為中壓饋線保護領域的高端標桿產品，特別適用于對保護性能、通信能力和可靠性有嚴苛要求的應用場景。

選型建議

在選擇 GE F650 時，建議您從以下幾個方面進行細致考量：

1. 應用需求分析： 明確您的應用類型（變電站進線/饋線、變壓器保護、電機保護等）和所需保護功能。GE F650 主要面向饋線保護，如需變壓器差動保護或電動機保護，可能需要考慮 GE F650 的擴展版本或其他GE Multilin系列產品（如T60、M60等）。

2. I/O點數計算： 仔細統計您需要接入的開關量輸入（如斷路器位置、隔離開關狀態、外部閉鎖信號）和輸出（如跳閘、合閘、報警）數量。根據統計結果選擇合適的I/O模塊配置。GE F650 的模塊化設計允許您精確匹配需求，避免浪費。

3. 通信協議選擇： 確認您需要接入的變電站自動化系統所支持的通信協議。如果新建站且追求先進性，建議選擇支持IEC 61850的配置，并配備以太網接口。如果改造老站，需根據現有系統協議選擇合適的通信模塊（RS485 Modbus、DNP3.0或IEC 60870-5-103）。

4. 電源與安裝環境： 確認現場的輔助電源類型（AC/DC及電壓等級）和安裝環境（戶內開關柜、戶外端子箱等）。GE F650 提供多種電源模塊選項，可根據實際需求選擇。對于戶外安裝，需確認防護等級是否滿足要求。

5. 輔助功能需求： 考慮是否需要額外的輔助功能，如弧光保護、同步測量、電能質量分析等。部分功能可能需要額外的硬件模塊或軟件授權，需提前確認。

6. 工程與維護能力： 評估您團隊的調試和維護能力。如果對 GE F650 的配置不熟悉，建議在項目初期尋求GE或其授權合作伙伴的技術支持，或參加相關培訓，以便更快掌握其應用。

注意事項

在安裝和使用 GE F650 時，請務必注意以下關鍵事項：

• 安全斷電： 在安裝、拆卸或接線 GE F650 前，必須斷開所有電源（包括輔助電源和互感器二次側電源）。電壓互感器二次側可能產生危險電壓，電流互感器二次側開路會產生極高電壓，操作時必須格外小心，嚴格遵守電力安全工作規程。

• 互感器接線： 電流互感器和電壓互感器的接線必須嚴格按照?qǐng)D紙進行，確保極性和相序正確。錯誤的接線可能導致保護誤動或拒動，造成嚴重后果。電流互感器二次側必須可靠接地，且嚴禁開路。

• 跳閘回路測試： 在投入運行前，必須對 GE F650 的跳閘回路進行全面測試，驗證跳閘出口至斷路器的整個回路工作正常。建議在斷路器斷開的情況下進行模擬故障測試，確認保護動作邏輯和跳閘回路正確無誤。

• 定值整定： GE F650 的保護定值必須根據系統短路容量、設備參數和保護配合要求進行科學計算和整定。定值設置不當可能導致保護誤動或拒動。建議由經驗豐富的保護工程師完成定值計算和設置。

• 通信配置： 在接入變電站自動化系統前，正確配置 GE F650 的通信參數（IP地址、協議類型、數據集等）。對于IEC 61850應用，需正確導入SCD文件，并驗證GOOSE通信的可靠性。

• 接地要求： GE F650 的外殼接地端子和電源接地端子必須可靠接地。良好的接地不僅關系到設備安全，也是保證抗干擾能力和通信穩定性的關鍵。

• 固件版本管理： 關注GE發布的固件更新信息。新固件可能修復已知問題、優化性能或增加新功能。但在升級前，務必在測試環境中驗證其兼容性和穩定性，并備份原有配置。

• 定期維護： 建議定期對 GE F650 進行功能測試和定值核對，特別是在系統參數發生變化或經歷故障動作后。同時，檢查裝置運行狀態、事件記錄和自診斷信息，及時發現潛在問題。

• 操作安全： 在 GE F650 運行時，嚴禁觸摸裝置的內部電路和接線端子。進行本地操作時，應遵循操作規程，防止誤操作導致系統擾動或設備損壞。
