產品描述

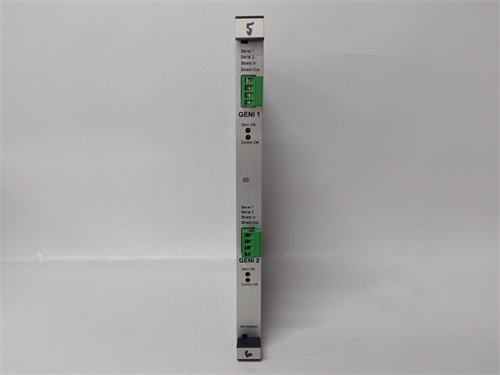

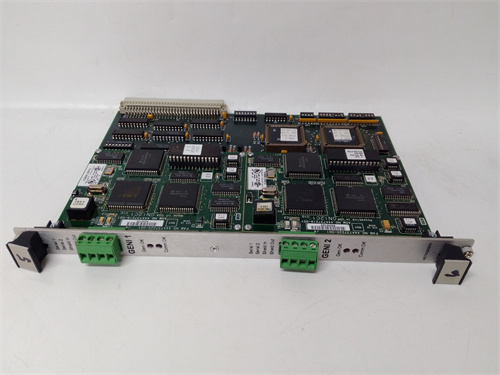

GE HE700GEN200 是一款在GE自動化系統中具有核心地位的通用電氣接口模塊，屬于GE的 PACSystems RX7i 和 90-70 系列PLC的 Series 90-70 Genius 通信模塊。具體而言，該型號是一款 Genius 總線通信接口模塊，負責將GE的PACSystems RX7i或90-70系列控制器連接到Genius分布式I/O網絡。GE HE700GEN200 充當著控制器與現場設備之間的橋梁，通過單根雙絞線電纜，實現與分布在現場的眾多Genius I/O模塊、變頻器、智能儀表等設備的高速數據交換。作為GE自動化體系中的經典產品，GE HE700GEN200 以其卓越的可靠性和高效的通信能力，廣泛應用于電力、冶金、水處理、交通等各個工業領域，是實現分布式控制系統架構的核心組件。

產品參數

• 產品型號： GE HE700GEN200

• 產品類型： Genius 總線通信接口模塊

• 適用系統： GE PACSystems RX7i， Series 90-70 PLC

• 通信協議： Genius 總線協議，GE的專有高速現場總線協議

• 通信速率： 支持 38.4 Kbps， 76.8 Kbps 和 153.6 Kbps，可通過軟件配置

• 最大從站數量： 最多可連接 32個 Genius 總線設備（I/O模塊、變頻器等）

• 最大通信距離： 取決于通信速率和電纜類型，最長可達 2300米（使用中繼器可進一步延長）

• 接口類型： 標準的三端子螺絲接線排，用于連接 Genius 總線電纜

• 總線供電： Genius 總線可為部分現場設備提供隔離電源

• 診斷功能： 內置全面的診斷功能，包括總線狀態監控、從站診斷、通信錯誤統計，可通過模塊上的LED指示燈和PLC程序讀取

• 冗余支持： 支持總線冗余配置，可構建高可用性的Genius網絡

• 供電方式： 通過PLC機架的背板總線獲取電源

• 安裝方式： 標準模塊化設計，可直接插拔安裝在PLC機架的指定插槽內

• 工作溫度： 0°C 至 +60°C，適應工業現場環境

優勢與特點

1. 成熟穩定的Genius總線技術：GE HE700GEN200 最核心的優勢在于其采用的Genius總線技術。作為GE在工業現場總線領域的經典之作，Genius總線以其極高的可靠性、實時性和抗干擾能力而聞名。通過 GE HE700GEN200，用戶可以構建一個高度穩定的分布式I/O網絡，將現場信號可靠地傳輸?shù)娇刂破鳎词故窃趶?qiáng)電磁干擾的惡劣環境中也能保持穩定運行。這種成熟的技術是保障關鍵工業過程連續運行的基礎。

2. 強大的分布式I/O擴展能力：通過 GE HE700GEN200，用戶可以將I/O模塊部署在遠離中央控制室的現場設備附近。一個 GE HE700GEN200 模塊最多可以連接32個Genius總線設備，極大地縮短了現場信號電纜的長度。這種分布式架構不僅節省了大量的電纜成本和安裝工時，還顯著提高了信號的抗干擾能力，簡化了系統設計和維護。

3. 高效的通信性能：Genius總線采用令牌傳遞的總線訪問控制方式，確保了網絡通信的確定性和實時性。GE HE700GEN200 支持高達153.6 Kbps的通信速率，能夠快速更新所有從站設備的I/O數據。對于需要快速響應的控制應用，如高速生產線和過程控制回路，GE HE700GEN200 能夠滿足苛刻的實時性要求。

4. 豐富的診斷功能，易于維護：GE HE700GEN200 提供了多層次的診斷功能。模塊正面的LED指示燈可以快速顯示模塊狀態、總線活動和通信故障。通過PLC程序，用戶可以讀取每個連接從站的詳細狀態信息、診斷數據以及通信錯誤統計。當網絡出現問題時，這些診斷信息能夠幫助維護人員快速定位故障點，無論是總線電纜短路、從站掉線還是通信質量下降，都能一目了然，顯著縮短系統的平均修復時間（MTTR）。

5. 高可靠性與冗余支持：對于連續生產過程的關鍵應用，通信網絡的可靠性至關重要。GE HE700GEN200 支持總線冗余配置，用戶可以構建雙纜冗余的Genius網絡。當主通信電纜發生故障時，備用電纜能夠無縫接管通信任務，確保網絡持續運行。這種高可用性設計，結合模塊本身的高可靠性，使其成為電力、石化等關鍵工業領域的理想選擇。

應用領域與應用案例

• 應用領域：

  • 電力行業：在火電廠、水電站和變電站中，用于連接分散在廠區各處的遠程I/O站、智能儀表和執行機構。

  • 冶金行業：在高爐、轉爐、連鑄和軋鋼生產線中，用于采集現場傳感器信號并控制現場設備。

  • 水處理：在自來水廠和污水處理廠中，用于將分布在沉淀池、濾池、加藥間的設備狀態和儀表信號上傳至中控室。

  • 交通運輸：在隧道監控、軌道交通系統中，用于長距離的分布式信號采集和控制。

• 應用案例：
  某大型火電廠的輸煤系統需要進行自動化改造。原系統采用傳統的集中式I/O，信號電纜長達數公里，故障頻發且維護困難。改造方案采用了GE的PACSystems RX7i PLC，并在輸煤棧橋沿線的各個關鍵節點（轉運站、碎煤機室、卸料小車處）設置了多個Genius遠程I/O站。每個遠程I/O站通過 GE HE700GEN200 模塊與中控室的RX7i控制器連接。整個系統只用了兩根Genius總線電纜（一用一備，實現冗余）就取代了原有的數百根長距離信號電纜。改造后，系統運行穩定可靠，通信故障率大幅下降，維護工作量也顯著減少。GE HE700GEN200 的出色表現為輸煤系統的穩定運行提供了堅實的通信保障。

與競品的對比

與市場上其他主流現場總線模塊（如西門子的PROFIBUS DP模塊、ABB的CI854模塊）相比，GE HE700GEN200 有其獨特的定位：

• GE系統內的無縫集成：作為GE PACSystems和90-70系列的原生通信模塊，GE HE700GEN200 在硬件電氣特性、通信協議和組態軟件（Machine Edition 或 Control System Toolbox）方面實現了與GE控制器最徹底的融合。用戶可以在GE的工程軟件中，像配置本地I/O一樣直觀地配置Genius網絡上的所有從站設備，并進行在線診斷，無需任何第三方工具。

• Genius總線生態的天然支持：對于已經大量部署了GE Genius I/O模塊的老用戶而言，GE HE700GEN200 是將其現有現場設備無縫接入新一代PACSystems控制器的理想橋梁。它完美支持經典的Genius協議，保護了用戶的既有投資，無需更換大量現場設備即可實現系統升級。

• 專為惡劣環境設計的可靠性：Genius總線技術在設計之初就充分考慮了電力、冶金等重工業現場的嚴苛環境。GE HE700GEN200 及其配套的Genius I/O模塊以其強大的抗干擾能力和長距離通信能力，在這些領域建立了極佳的口碑，其可靠性經過了數十年的現場驗證。

選型建議與注意事項

• 選型建議：

  1. 評估從站數量和網絡規模：在選用 GE HE700GEN200 前，必須詳細統計需要連接的所有Genius總線設備的數量和分布距離。確保不超出模塊的最大從站數量（32個）和通信距離限制。對于超大型網絡，可能需要配置多個 GE HE700GEN200 模塊或使用總線中繼器。

  2. 確定冗余需求：對于連續生產過程的關鍵應用，應考慮采用總線冗余配置。這需要配置冗余的 GE HE700GEN200 模塊、冗余的Genius總線電纜以及支持冗余的從站設備。

  3. 確認從站設備兼容性：確保所有需要連接的Genius總線設備（I/O模塊、變頻器、儀表等）與 GE HE700GEN200 完全兼容，并正確配置設備地址和通信參數。

• 注意事項：

  • 斷電操作：在插拔 GE HE700GEN200 模塊或進行接線時，務必確保PLC機架已斷電，以防止帶電插拔造成模塊損壞。

  • 總線終端匹配：Genius總線網絡必須在物理拓?fù)涞膬啥苏_連接終端電阻，以消除信號反射，保證通信質量。終端電阻的阻值和連接方式需嚴格按照GE的規范執行。

  • 正確設置設備地址：Genius總線上每個設備必須有唯一的地址。GE HE700GEN200 作為總線上的主站，其地址通常固定為0，所有從站設備的地址必須設置為1-31之間的唯一值，且不能重復。

  • 查閱官方手冊：在進行硬件組態、參數配置和接線前，強烈建議詳細閱讀GE官方發布的 GE HE700GEN200 用戶手冊和Genius總線系統規劃指南，以獲取最準確、最權威的技術信息和操作規范。
