產品描述

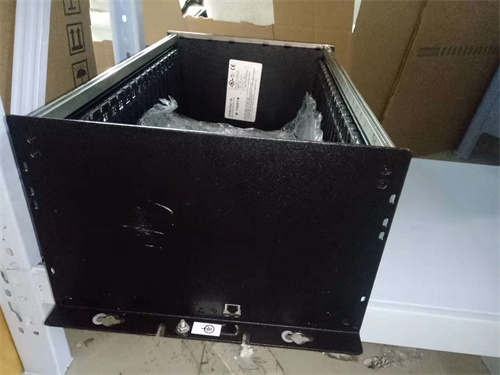

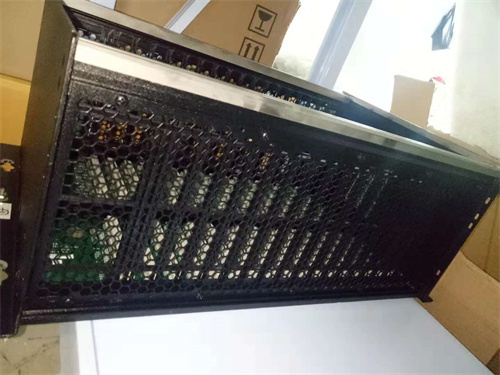

GE IC698CHS017 是一款在GE自動化產品線中具有基礎架構地位的高性能機箱，屬于GE的 PACSystems RX7i 系列PLC的核心物理載體。具體而言，該型號是一款 18槽通用背板機箱，用于安裝RX7i系列的電源模塊、CPU模塊、通信模塊和各種I/O模塊。GE IC698CHS017 為所有插入其中的模塊提供機械支撐、電氣連接和背板通信總線，是整個PACSystems RX7i控制系統的基礎架構。其18槽的高密度設計，使得用戶可以在一塊機箱內集成大量的功能模塊，構建功能強大、高度集成的控制系統。作為RX7i系統的“骨架”，GE IC698CHS017 的質量和性能直接影響整個控制系統的穩定性和可靠性。

產品參數

• 產品型號： GE IC698CHS017

• 產品類型： PACSystems RX7i 18槽通用背板機箱

• 適用系統： GE PACSystems RX7i 系列PLC

• 槽位數量： 18個 通用插槽，可靈活安裝電源模塊、CPU、通信模塊和各類I/O模塊

• 背板總線： 高速并行背板總線，支持多主站通信，確保各模塊之間的高速數據交換

• 電源模塊位置： 機箱最左側的兩個槽位（通常為槽1和槽2）專用于安裝電源模塊，支持單電源或冗余電源配置

• 模塊安裝方式： 所有模塊均可直接插拔安裝在機箱的導軌上，通過背板連接器與總線連接

• 冷卻方式： 自然對流冷卻（需確保機箱周圍有足夠的通風空間）

• 物理尺寸： 標準19英寸機架安裝尺寸，適合安裝在標準控制柜內

• 工作溫度： 0°C 至 +60°C，適應工業現場環境

• 材質： 高強度金屬結構，提供良好的電磁屏蔽和機械保護

• 認證： 具有 CE， UL， cUL 等多種國際認證

優勢與特點

1. 高密度模塊集成能力：GE IC698CHS017 最顯著的優勢在于其18槽的高密度設計。這意味著用戶可以在一個機箱內安裝更多的功能模塊，包括CPU、電源、通信處理器以及大量的數字量、模擬量I/O模塊。這種高密度集成能力，使得構建功能強大、配置復雜的控制系統成為可能，同時節省了控制柜的安裝空間，簡化了系統布線。

2. 靈活的模塊配置自由：GE IC698CHS017 的18個槽位均為通用插槽，用戶可以自由配置模塊的安裝位置，根據系統的功能需求和信號流向，優化模塊布局。無論是將CPU置于中央，還是將通信模塊靠近I/O模塊，都可以靈活實現。這種配置自由度為系統設計提供了極大的靈活性，使得工程師可以根據具體應用需求優化系統結構。

3. 支持冗余電源配置：機箱最左側的兩個槽位（槽1和槽2）專門用于安裝電源模塊，并支持冗余電源配置。對于關鍵應用，用戶可以安裝兩塊電源模塊，實現1+1冗余。當一塊電源模塊發生故障時，另一塊能夠無縫接管供電任務，確?？刂葡到y(tǒng)持續運行，大大提高了系統的可靠性和可用性。這種冗余設計是GE IC698CHS017 面向高可靠性應用的重要特性。

4. 高速背板總線通信：GE IC698CHS017 內置的高速并行背板總線，為所有模塊之間的數據交換提供了高帶寬、低延遲的通信通道。無論是CPU讀取I/O數據，還是通信模塊與CPU交換信息，都能夠通過背板總線快速完成。這種高性能的背板設計，確保了整個控制系統能夠滿足對實時性要求苛刻的應用需求。

5. 堅固的工業級結構：GE IC698CHS017 采用高強度金屬材料制造，結構堅固，能夠為插入其中的精密電子模塊提供良好的機械保護和電磁屏蔽。其標準19英寸機架安裝設計，可以方便地固定在控制柜內，確保在振動、沖擊等惡劣工業環境下仍能保持穩定可靠的工作。這種堅固的結構是保障整個控制系統長期穩定運行的基礎。

應用領域與應用案例

• 應用領域：

  • 電力行業：在火電廠、水電站和變電站的自動化系統中，作為核心控制機箱，安裝CPU和各種I/O模塊。

  • 石油化工：在煉油、化工生產過程的控制系統中，用于集成過程控制所需的各類模塊。

  • 冶金行業：在高爐、轉爐、軋鋼等生產線的控制系統中，作為主控制器機箱。

  • 水處理：在大型水廠和污水處理廠的中心控制室，作為主站機箱。

  • 交通隧道：在隧道監控系統的中心控制室，作為數據采集和控制的核心單元。

• 應用案例：
  某大型火電廠的機組DCS改造項目中，需要為核心控制系統選擇高性能、高可靠性的硬件平臺。最終方案采用了GE的PACSystems RX7i系列PLC，并選用 GE IC698CHS017 18槽機箱作為主控制器機箱。在機箱內，工程師們安裝了冗余電源模塊、高性能CPU模塊、多個通信模塊（用于連接PROFIBUS和以太網設備）以及大量的模擬量和數字量I/O模塊。GE IC698CHS017 的18個槽位正好滿足了系統對模塊數量的需求，所有功能模塊被緊湊、有序地集成在一個機箱內，極大地簡化了控制柜的布局。冗余電源配置確保了即使一路供電出現問題，控制系統也能持續穩定運行。自項目投運以來，GE IC698CHS017 機箱及其內部模塊一直保持零故障運行，為機組的安全穩定運行提供了堅實的硬件基礎。

與競品的對比

與市場上其他主流PLC系統的高端機箱（如西門子的S7-400系列機箱、羅克韋爾的ControlLogix系列機箱）相比，GE IC698CHS017 有其獨特的定位：

• 與PACSystems的無縫集成：作為PACSystems RX7i的原生機箱，GE IC698CHS017 在背板總線協議、電源接口和機械尺寸方面與RX7i的所有模塊實現了最徹底的匹配。用戶在組態軟件中無需考慮機箱兼容性問題，即插即用，簡化了系統設計。

• 高性價比的高密度方案：與一些高端機箱相比，GE IC698CHS017 以極具競爭力的價格提供了18槽的高密度配置，為用戶構建大規模控制系統提供了高性價比的硬件平臺。其“通用插槽”設計也避免了專用槽位帶來的限制，提高了模塊配置的靈活性。

• 成熟的工業設計：GE IC698CHS017 采用了經過長期現場驗證的成熟設計，以其簡單、可靠著稱。在電力、冶金等重工業領域，它經受住了數十年的現場考驗，其穩定性和可靠性得到了全球用戶的廣泛認可。

選型建議與注意事項

• 選型建議：

  1. 評估模塊數量需求：在選用 GE IC698CHS017 前，必須詳細統計需要安裝的所有模塊（電源、CPU、通信模塊、I/O模塊）的總數量，確保不超過18個槽位。對于需要更多模塊的系統，可能需要考慮配置多個機箱并通過擴展模塊連接。

  2. 確定冗余需求：如果系統對可靠性要求極高，應考慮在槽1和槽2安裝兩塊電源模塊，實現1+1冗余。這需要在選型時額外訂購一塊電源模塊，并確保機箱的這兩個槽位專用于電源安裝。

  3. 規劃機柜空間：GE IC698CHS017 為標準19英寸機架安裝尺寸，在選型前應確認控制柜內是否有足夠的安裝空間，并預留機箱前后足夠的通風和維護空間。

• 注意事項：

  • 正確安裝電源模塊：電源模塊必須安裝在機箱最左側的專用槽位（槽1和槽2），不能安裝在其他I/O槽位。錯誤的安裝位置可能導致模塊無法正常工作甚至損壞。

  • 確保通風散熱：雖然 GE IC698CHS017 采用自然對流冷卻，但仍需確保機箱周圍有足夠的通風空間，避免熱量積聚。在封閉的控制柜內，應考慮安裝柜內風扇或空調，確保環境溫度不超過60°C。

  • 規范接線與布線：機箱內的模塊接線應規范整齊，信號線和動力線應分開布線，避免干擾。接線完成后，應檢查所有模塊是否已牢固安裝在機箱內，連接器是否已鎖緊。

  • 查閱官方手冊：在進行硬件選型、安裝和系統集成前，強烈建議詳細閱讀GE官方發布的PACSystems RX7i系統手冊和 GE IC698CHS017 產品數據表，以獲取最準確、最權威的技術信息和操作規范。
