產品概述

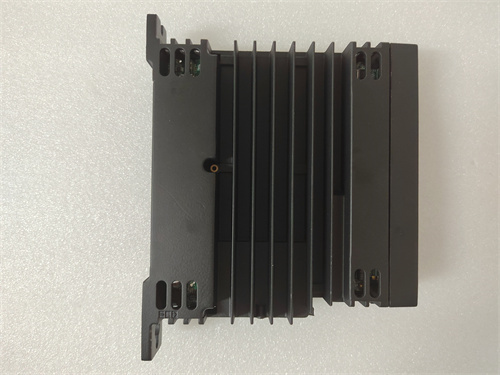

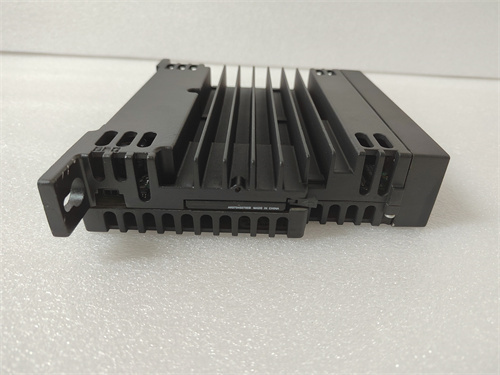

GE IS220UCSAH1A 是通用電氣（GE）Mark VIe系列控制系統中的一款核心控制器模塊，屬于GE燃機/汽輪機控制系統的重要組成部分。作為Speedtronic系列的最新一代產品，GE IS220UCSAH1A 專為發電、石油天然氣及工業過程領域的透平機械控制而設計，承擔著數據處理、邏輯控制、通信協調和安全保護的關鍵任務。該型號采用高可靠性嵌入式架構，運行專有的控制算法，能夠?qū)崿F(xiàn)對燃氣輪機、蒸汽輪機及壓縮機組的精確控制。GE IS220UCSAH1A 繼承了GE在透平控制領域超過半個世紀的技術積累，以其卓越的穩定性、快速的響應速度和強大的診斷功能，在全球范圍內的發電廠和工業設施中得到廣泛應用。

核心參數

GE IS220UCSAH1A 的技術參數體現了其在透平控制領域的高端定位：

• 產品類型： Mark VIe系列通用控制模塊（UCS - Universal Control Module）

• 處理器： 高性能PowerPC架構處理器，主頻可達400 MHz以上

• 內存配置：

  • SDRAM：128 MB

  • 閃存：64 MB，用于固件和應用程序存儲

  • SRAM：2 MB，帶電池備份，用于保持關鍵數據

• 通信接口：

  • 2個10/100 Mbps以太網接口，支持冗余網絡配置

  • 1個RS232串口，用于本地調試和診斷

  • I/O擴展總線接口，用于連接各種I/O模塊

• I/O容量： 支持通過擴展總線連接多種I/O模塊（如模擬量輸入/輸出、數字量輸入/輸出、熱電偶輸入、RTD輸入等）

• 控制功能： 內置透平專用控制算法，包括轉速控制、溫度控制、負荷控制、壓力控制及保護邏輯

• 安全功能： 支持三重冗余（TMR）或雙重冗余配置，滿足SIL2/3安全完整性等級要求

• 實時時鐘： 內置帶備用電池的實時時鐘，確保事件時間戳的準確性

• 狀態指示： 配備LED指示燈陣列，顯示模塊運行狀態、通信狀態和故障信息

• 工作環境： 設計工作溫度為-30°C至+65°C，適應惡劣工業環境

• 電源要求： +5V DC和+3.3V DC由背板提供，功耗典型值約10W

• 認證標準： 符合CE、UL、CSA及各類船級社認證要求

優勢特點

選擇 GE IS220UCSAH1A，您將獲得以下核心競爭優勢：

1. 卓越的可靠性： GE IS220UCSAH1A 采用工業級元器件和冗余設計理念，可在-30°C至+65°C的寬溫范圍內穩定運行。其平均無故障時間（MTBF）高達數十萬小時，特別適用于需要連續運行數年的發電和工業過程應用。當配置為三重冗余（TMR）時，單個模塊故障不會影響系統整體運行，極大地提高了可用性。

2. 強大的處理性能： GE IS220UCSAH1A 搭載高性能處理器，能夠以毫秒級周期執行復雜的控制算法。無論是燃機的燃料調節、溫度控制，還是壓縮機的防喘振控制，GE IS220UCSAH1A 都能確?？焖?、精確的響應。其大容量內存支持復雜的控制邏輯和大量的歷史數據存儲。

3. 專用的透平控制算法： GE IS220UCSAH1A 內置了GE數十年積累的透平專用控制算法，包括起動/停機順序控制、轉速/負荷控制、溫度控制、燃燒監測和保護邏輯。這些經過現場驗證的算法大大簡化了工程實施，降低了項目風險，確保了透平機組在各種工況下的安全、高效運行。

4. 靈活的擴展性： GE IS220UCSAH1A 通過I/O擴展總線可連接多種類型的I/O模塊，適應不同規模和類型的透平控制需求。無論是模擬量信號（如壓力、溫度、振動）、數字量信號（如開關狀態、報警）還是特殊信號（如轉速脈沖、熱電偶），都能通過相應的I/O模塊接入 GE IS220UCSAH1A。

5. 先進的安全功能： GE IS220UCSAH1A 支持三重冗余（TMR）配置，三個模塊并行運行、投票表決，任一模塊故障均不會導致控制中斷或誤動。這種架構滿足了SIL2/3安全完整性等級要求，適用于對安全性要求極高的關鍵透平設備。其內置的看門狗定時器和自診斷功能進一步增強了系統的安全性。

6. 強大的通信能力： GE IS220UCSAH1A 配備雙冗余以太網接口，支持高速、可靠的網絡通信。通過GE的專用協議，它可以與操作員站、工程師站、歷史數據站及其他控制器無縫交換數據。同時，GE IS220UCSAH1A 支持OPC、Modbus等開放協議，便于與第三方系統（如DCS、SCADA）集成。

7. 便捷的工程與維護： 通過GE的ToolboxST工程軟件，工程師可以輕松完成 GE IS220UCSAH1A 的配置、編程、調試和診斷。軟件提供圖形化的控制邏輯組態界面、豐富的功能塊庫和強大的在線診斷工具，大大縮短了項目周期。其事件序列（SOE）和故障錄波功能為故障分析提供了有力工具。

應用案例

GE IS220UCSAH1A 憑借其卓越性能，在各類透平控制應用中發揮著關鍵作用：

• 燃氣輪機發電廠： 在聯合循環或簡單循環燃氣輪機發電廠中，GE IS220UCSAH1A 作為燃機控制系統的核心，負責燃料調節、進氣導葉控制、燃燒溫度監測、轉速/負荷控制和并網控制。它確保燃機在各種環境條件和負荷需求下安全、高效運行，同時滿足電網公司的并網要求。GE IS220UCSAH1A 還負責執行起動、停機和緊急跳閘等順序控制。

• 蒸汽輪機發電廠： 在火電廠或核電站的蒸汽輪機控制中，GE IS220UCSAH1A 控制著主汽門和調節汽門的開度，實現轉速和負荷的精確調節。它監測著汽輪機的振動、差脹、軸位移等關鍵參數，一旦檢測到異常立即觸發報警或跳閘，保護昂貴的汽輪機設備。

• 壓縮機站控制： 在天然氣長輸管線的壓縮機站或石油化工企業的工藝壓縮機組中，GE IS220UCSAH1A 負責控制燃氣輪機或電機驅動的壓縮機。它執行復雜的防喘振控制算法，確保壓縮機在各種工況下遠離喘振邊界，同時實現出口壓力或流量的精確控制。GE IS220UCSAH1A 還協調著壓縮機組的輔助系統，如潤滑油站、密封氣系統和冷卻系統。

• 海上油氣平臺： 在海上油氣生產平臺，GE IS220UCSAH1A 控制著平臺上的燃氣輪機發電機和壓縮機組。其緊湊的尺寸和高可靠性適應了海上平臺空間有限、環境嚴苛的特點。其三重冗余配置確保了關鍵設備的高可用性，最大限度地減少了非計劃停機。

• 工業驅動應用： 在大型風機、水泵等工業驅動應用中，GE IS220UCSAH1A 可作為主控制器，實現電機的軟起動、速度控制和保護功能，提高設備運行效率和可靠性。

競品對比

在透平控制專用控制器市場中，GE IS220UCSAH1A 的主要競爭對手包括西門子的S7-400H/F系列配合T3000控制系統、三菱電機的DIASYS系列控制器以及伍德沃德（Woodward）的MicroNet系列控制器。

• 與西門子T3000/S7-400H相比： 西門子的T3000控制系統與S7-400H系列控制器在發電領域應用廣泛，特別是在歐洲市場。GE IS220UCSAH1A 的優勢在于其與GE燃氣輪機和蒸汽輪機的原生集成度，內置了GE數十年積累的透平專用控制算法，這些算法已經過數千臺機組的驗證，大大降低了工程風險和調試時間。對于GE透平用戶而言，GE IS220UCSAH1A 是最佳選擇。

• 與三菱DIASYS系列相比： 三菱DIASYS系列主要配套三菱自身的透平設備，在亞洲市場有較高占有率。GE IS220UCSAH1A 在全球范圍內的安裝基數和應用經驗更為廣泛，特別是在北美和中東市場。其開放性和與第三方系統的集成能力也更強。

• 與伍德沃德MicroNet系列相比： 伍德沃德MicroNet系列同樣專注于透平控制，在獨立透平控制和改造市場具有較強競爭力。GE IS220UCSAH1A 的優勢在于其與GE Mark VIe系統的無縫集成，特別是在需要與GE其他控制模塊（如I/O模塊、通信模塊、電源模塊）協同工作的復雜應用中。對于新建的GE透平機組，GE IS220UCSAH1A 是標準配置。

• 與ABB Symphony系列相比： ABB的Symphony系列在發電DCS領域應用廣泛，也可用于透平控制。GE IS220UCSAH1A 在透平專用控制算法的深度和針對性上更具優勢，特別是在燃氣輪機的燃燒控制和保護方面，GE的專有技術使其在性能上領先。

總體而言，GE IS220UCSAH1A 以其與GE透平設備的完美匹配、強大的專用控制算法和高可靠性，成為GE透平控制系統的核心組件，特別適用于對可靠性和控制性能有極致要求的發電和工業透平應用。

選型建議

在選擇 GE IS220UCSAH1A 時，建議您從以下幾個方面進行細致考量：

1. 確認透平類型： 明確您需要控制的透平類型（燃氣輪機、蒸汽輪機還是壓縮機）和具體型號。GE IS220UCSAH1A 適用于各類GE透平，但對于不同型號可能需要不同的固件版本和應用配置。建議咨詢GE技術支持，確認兼容性。

2. 確定冗余等級： 根據應用對可靠性的要求確定冗余等級。對于關鍵設備（如主發電機組），建議采用三重冗余（TMR）配置，即三個 GE IS220UCSAH1A 模塊并行工作。對于一般應用，可以采用雙重冗余或單模塊配置以優化成本。

3. 計算I/O點數和類型： 詳細統計需要接入的各類信號（模擬量輸入/輸出、數字量輸入/輸出、熱電偶輸入、RTD輸入、轉速脈沖輸入等）的數量和類型。根據統計結果選擇合適的I/O模塊（如IS200系列I/O模塊）與 GE IS220UCSAH1A 配合使用。

4. 通信接口需求： 明確需要與 GE IS220UCSAH1A 通信的上位系統（如操作員站、工程師站、DCS、SCADA）及其通信協議。標準配置的雙以太網接口滿足大多數應用需求，如需特殊協議可考慮增加通信模塊。

5. 環境適應性： 根據安裝環境確認環境條件。GE IS220UCSAH1A 的工作溫度為-30°C至+65°C，適合大多數室內和室外機柜安裝。如有特殊環境要求（如高濕度、鹽霧、腐蝕性氣體），需確認是否需要特殊防護措施。

6. 備件儲備： 對于關鍵透平設備，建議儲備至少一個 GE IS220UCSAH1A 作為備件，以便在模塊故障時能夠快速更換，最大限度地減少停機損失。

7. 通過正規渠道采購： 為確保獲得原裝正品和完整質保，強烈建議通過GE官方或授權經銷商渠道采購 GE IS220UCSAH1A。避免通過非正規渠道采購來源不明的產品，以免影響系統可靠性。

注意事項

在安裝和使用 GE IS220UCSAH1A 時，請務必注意以下關鍵事項：

• 安全斷電： 在安裝、拆卸或接線 GE IS220UCSAH1A 前，務必切斷控制系統的電源。帶電插拔可能導致模塊損壞或系統故障，甚至造成人身傷害。對于Mark VIe系統，還需注意斷開相關通信電纜和I/O接線。

• 靜電防護： GE IS220UCSAH1A 包含靜電敏感器件，操作人員必須佩戴防靜電手環，并確保工作臺面接地良好。拿取模塊時應手持邊緣，避免觸碰電路板上的元器件和連接插針。

• 配置備份： 在更換或升級 GE IS220UCSAH1A 前，務必通過ToolboxST軟件備份現有模塊的所有配置參數和應用程序。將備份文件保存在安全的地方，以備需要時快速恢復。

• 固件版本匹配： 在更換 GE IS220UCSAH1A 時，注意檢查新模塊的固件版本是否與原模塊一致或兼容。如不一致，可能需要升級固件或調整系統配置。建議在更換前咨詢GE技術支持，獲取最新的固件版本和升級指導。

• 冗余配置注意事項： 如果 GE IS220UCSAH1A 配置為三重冗余（TMR），在更換其中一個模塊時，應確保系統處于正常狀態，并按照GE規定的程序進行熱插拔操作，避免影響其他模塊的工作。

• 安裝固定： 安裝 GE IS220UCSAH1A 時，確保模塊在機架上安裝牢固，所有連接器插接到位，固定螺絲擰緊。振動可能導致接觸不良，引發間歇性故障。

• 散熱要求： GE IS220UCSAH1A 在工作時會產生熱量，確保機架上下留有足夠的散熱空間，避免與其他發熱元件緊貼安裝?？刂乒駜?nèi)應有良好的通風條件，必要時可考慮強制通風。

• 系統測試： 更換完成后，在恢復系統自動運行前，應首先進行上電測試，檢查模塊狀態指示燈是否正常。然后通過ToolboxST軟件檢查通信狀態、I/O信號和應用程序運行情況，確保無異常后再投入自動運行。

• 事件記錄檢查： 在投入運行后，建議檢查 GE IS220UCSAH1A 的事件記錄，確認沒有異常報警或故障信息。如有異常，及時排查處理。

• 定期維護： 建議定期檢查 GE IS220UCSAH1A 的運行狀態指示燈和系統診斷信息，及時發現潛在問題。保持控制柜內清潔，防止灰塵積聚影響模塊散熱和電氣性能。

• 查閱官方文檔： 在進行任何操作前，請務必仔細閱讀并理解GE官方提供的Mark VIe系統手冊和 GE IS220UCSAH1A 產品文檔，以獲取最準確、最詳細的信息。如遇不確定的情況，建議咨詢GE技術支持人員。
