產品概述與介紹

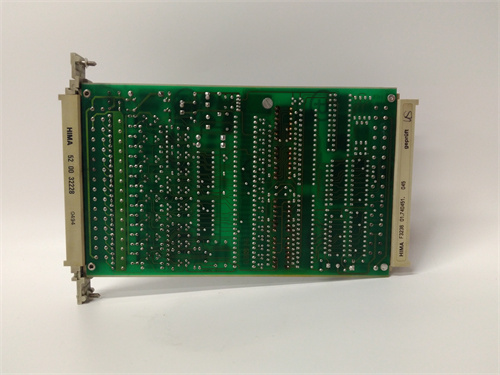

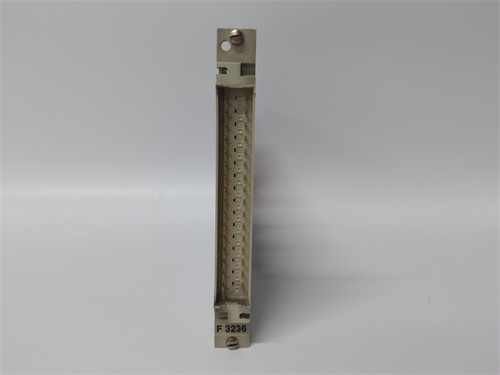

HIMA F3236 是一款高完整性數字量輸入/輸出（I/O）模塊，屬于 HIMA 公司 HIMatrix 系列安全相關控制系統。HIMA 是過程工業和鐵路行業安全自動化解決方案的全球領導者。該模塊專為需要 SIL 3（安全完整性等級 3）認證的緊急停車系統（ESD）、火氣系統（F&G）、燃燒器管理系統（BMS）和其他關鍵安全應用而設計。HIMA F3236 作為現場設備和安全邏輯 solver 之間的接口，負責采集來自按鈕、開關、傳感器等現場設備的數字信號，并向電磁閥、電機啟動器、報警器等最終執行元件輸出安全指令。

該 F3236 模塊采用緊湊型設計，可直接安裝在 DIN 導軌上，適用于分布式安全控制架構。它集成了 HIMA 獨有的故障安全技術，能夠在檢測到內部或外部故障時將輸出置于預定義的安全狀態。使用 HIMA F3236 可以構建一個高度可靠、響應迅速的安全保護層，有效降低過程風險，保護人員、環境和資產安全。

技術參數

根據對 HIMA HIMatrix 系列文檔的分析，HIMA F3236 具備以下關鍵特性：

• 設備類型：HIMatrix 系列數字量混合 I/O 模塊。

• 通道配置：通常提供一定數量的數字量輸入和數字量輸出通道組合（例如，部分通道可配置為輸入或輸出）。具體通道數需查閱官方數據表。

• 輸入類型：適用于連接 24V DC 的數字傳感器，如限位開關、按鈕、壓力開關等。支持干接點或源信號輸入。

• 輸出類型：固態輸出，用于控制 24V DC 負載，如繼電器、電磁閥、指示燈等。輸出具有短路保護功能。

• 安全架構：采用 1oo2（雙通道）架構，內部具備冗余處理路徑，確保在一個通道發生故障時，仍能安全執行功能，實現 SIL 3 等級。

• 診斷功能：全面的在線自診斷，持續監控輸入/輸出回路、模塊內部電路和通信狀態?？蓹z測輸入開路/短路、輸出開路/短路等故障。

• 通信接口：通過 HIMA 的 SafeEthernet 或相關總線接口與 HIMatrix 控制器或其他模塊進行安全通信。

• 隔離：現場電路與內部邏輯之間提供電隔離。

• 狀態指示：前面板 LED 指示燈用于顯示模塊狀態、通道狀態和診斷信息。

• 電源：由系統電源模塊通過背板或外部 24V DC 供電。

• 安裝方式：DIN 導軌安裝，適用于緊湊的控制柜設計。

• 認證：通過 TüV 等權威機構認證，適用于 SIL 3 安全相關應用。

優勢與特點

HIMA F3236 為安全關鍵應用提供了多項關鍵優勢：

• 高安全等級：F3236 的核心優勢是其 SIL 3 認證，確保在危險發生時，模塊能夠可靠地執行其安全功能，將過程置于安全狀態。

• 緊湊靈活：緊湊的 DIN 導軌安裝設計，使其非常適合在空間受限的應用中實現分布式安全 I/O?；旌?I/O 的配置也增加了應用靈活性。

• 強大的診斷能力：模塊對現場接線和內部電路的持續診斷是 HIMA F3236 的另一大特點。它能迅速發現現場故障（如斷線），并通過系統報告給操作人員，大大縮短了故障排查時間，提高了系統可用性。

• 故障安全設計：HIMA F3236 遵循故障安全原則，即在檢測到任何內部或外部故障時，輸出會自動或按預設邏輯切換到安全狀態，確保不會因模塊故障而導致安全功能喪失。

• 集成 HIMatrix 生態：作為 HIMatrix 系統的原生模塊，F3236 與 HIMA 的控制器和編程軟件完美集成，簡化了工程設計和系統維護。

主要行業應用案例

HIMA F3236 廣泛應用于需要高可靠性安全控制的各個領域：

• 石油和天然氣：在海上平臺和陸上處理廠，F3236 用于采集緊急停車按鈕、可燃/有毒氣體探測器、壓力開關的信號，并控制關斷閥和聲光報警器。

• 煉油和石化：在催化裂化、加氫裂化等危險工藝裝置中，該模塊作為安全聯鎖系統的一部分，監測關鍵過程參數并執行停車指令。

• 化工行業：在精細化工和特種化學品生產中，HIMA F3236 用于控制批次反應過程的安全聯鎖和緊急泄放。

• 發電行業：在鍋爐和汽輪機保護系統中，模塊采集超速、超溫等保護信號，并觸發停機指令。

• 管道運輸：在長輸管道的壓縮機站和泵站，F3236 參與泄漏檢測和緊急關斷系統。

與競爭對手的比較

在安全 I/O 模塊市場，HIMA 的主要競爭對手包括 Triconex（Schneider Electric）、ICS Triplex（Rockwell Automation）和 Yokogawa（ProSafe）。

• HIMA F3236 vs. Triconex I/O 模塊：兩者都提供高完整性 I/O。F3236 作為 HIMatrix 系統的一部分，其緊湊的尺寸和靈活的 I/O 配置在分布式應用中具有優勢，而 Triconex 的 TMR 架構在大型集中式系統中更為常見。

• HIMA F3236 vs. ICS Triplex Trusted I/O 模塊：兩者都是市場領先的解決方案。HIMA 在歐洲和化工/制藥行業擁有強大的影響力，而 ICS Triplex 在石油和天然氣領域有深厚的根基。

• HIMA F3236 vs. Yokogawa ProSafe I/O 模塊：橫河電機也提供可靠的安全 I/O。HIMA F3236 的優勢在于其模塊化和易于集成的特點，以及 HIMA 在安全領域的專注和深厚積累。

選型建議與注意事項

1. 系統兼容性：HIMA F3236 專為 HIMatrix 系統設計。在訂購前，請確認其與您的 HIMatrix 控制器、電源和背板完全兼容。

2. I/O 點數與類型：仔細評估您的應用所需的輸入和輸出通道數量及類型（例如，是只需要干接點輸入還是需要帶線路監測的輸入），選擇 F3236 的合適型號。

3. 負載能力：如果用作輸出模塊，請確認 F3236 的輸出驅動能力（電壓、電流）足以驅動您的現場負載（如電磁閥、繼電器）。

4. 外部保護：對于感性負載（如接觸器線圈），建議在負載兩端并聯續流二極管等浪涌抑制器件，以保護 F3236 的輸出電路。

5. 專業工程設計與調試：安全系統的設計、組態和調試必須由經 HIMA 培訓和認證的專業工程師完成，以確保符合安全生命周期管理和功能安全的要求。
