產品描述

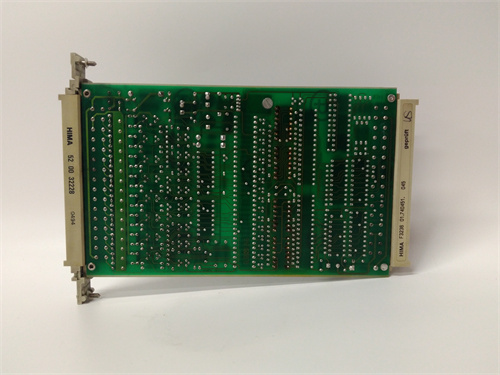

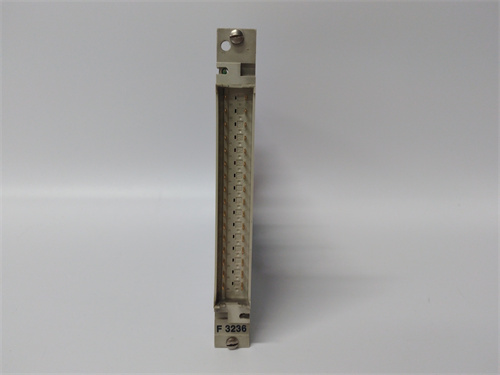

HIMA F3236（[產品鏈接]）是德國黑馬（HIMA）專為安全關鍵場景打造的 16 通道數字輸入模塊，是 HIMatrix 安全儀表系統（SIS）與緊急停車系統（ESD）的核心信號采集部件。HIMA F3236通過 TüV SIL3/AK6 安全認證，采用四重化冗余（QMR）與雙處理器實時校驗架構，專為化工、油氣、電力等高風險行業的安全聯鎖、急停、閥門位置等關鍵數字信號采集設計。HIMA F3236具備通道間全電氣隔離、毫秒級響應與全鏈路診斷能力，在嚴苛工業環境下實現安全信號的高可靠采集，是保障生產安全與工藝聯鎖的核心硬件。
產品參數
| 參數類別 | 技術規格 |
|---|
| 產品型號 | HIMA F3236 |
| 通道數量 | 16 路獨立數字輸入通道 |
| 輸入類型 | 支持 6mA 電流信號、24V 機械觸點輸入，兼容接近開關、急停按鈕、閥門位置傳感器 |
| 響應時間 | 典型切換時間 8ms，滿足安全系統實時性要求 |
| 核心架構 | 雙 Intel 386EX 32 位處理器，“實際 + 反轉程序” 同步運行 + 硬件比較器實時校驗；四重化冗余（QMR） |
| 隔離性能 | 通道間、通道與系統間全電氣隔離，隔離電壓≥250V |
| 安全認證 | TüV SIL3、AK6，符合 IEC 61508、IEC 61511 標準 |
| 供電電壓 | 雙電源支持：5VDC（120mA）、24VDC（200mA） |
| 工作環境 | 溫度 - 20℃~+60℃，濕度 5%~95% RH（無凝露），抗 EMI 符合 IEC61000 |
| 物理規格 | 4 TE 寬度，標準 DIN 導軌安裝，尺寸緊湊 |
| 診斷功能 | 通道級狀態 LED、輸入短路 / 斷線檢測、模塊自診斷 |
優勢與特點
- 頂級安全認證：SIL3/AK6 認證，滿足全球最高工業安全標準，適配所有安全關鍵場景。
- 四重化冗余架構：QMR 設計 + 雙處理器實時校驗，單點故障不影響系統安全，故障自動隔離與診斷。
- 高通道密度與兼容性：16 路獨立通道，兼容主流數字信號類型，減少硬件數量與系統復雜度。
- 毫秒級響應：8ms 典型切換時間，確保安全聯鎖動作快速可靠，避免事故擴大。
- 全鏈路電氣隔離：通道間全隔離，有效抑制工業電磁干擾，防止信號串?dāng)_與浪涌沖擊。
- 便捷診斷與維護：通道狀態 LED + 全鏈路故障檢測，快速定位異常，支持在線更換，縮短停機時間。
- 寬溫抗干擾：工業級寬溫與強抗 EMI 設計，適應化工廠、電廠等惡劣現場環境。
應用領域與案例
- 石油化工：煉油廠、乙烯裝置的 ESD 系統，采集急停按鈕、閥門位置、可燃氣體報警信號，HIMA F3236保障工藝安全聯鎖可靠觸發。
- 油氣開采：海上平臺、長輸管線的 SIS 系統，采集壓力、液位超限與緊急切斷信號，滿足海洋與偏遠地區高可靠要求。
- 火力發電：汽輪機超速保護、鍋爐安全聯鎖，采集轉速、爐膛壓力、水位等關鍵數字信號，保障機組安全運行。
- 冶金行業：高爐、轉爐的安全控制系統，采集爐溫超限、設備急停信號，HIMA F3236適配強電磁與高溫環境。
- 軌道交通：道岔位置監控、列車緊急制動信號采集，-20℃~+60℃寬溫下穩定工作，保障行車安全。
競品對比
| 對比維度 | HIMA F3236 | 通用數字輸入模塊 |
|---|
| 安全等級 | SIL3/AK6，最高工業安全認證 | 無安全認證或僅 SIL2 |
| 冗余架構 | 四重化冗余（QMR）+ 雙處理器校驗 | 無冗余或簡單冗余設計 |
| 響應速度 | 8ms 典型切換，滿足安全聯鎖 | 數十 ms 級，無法適配高安全場景 |
| 隔離性能 | 通道間全隔離≥250V | 共地設計或低等級隔離 |
| 診斷能力 | 通道級 + 模塊級全鏈路診斷 | 基礎狀態指示，無精細化診斷 |
| 環境適應性 | 寬溫、強抗 EMI，工業級三防 | 常規環境，惡劣工況穩定性差 |
選型建議
- 安全場景優先：化工、油氣、電力等需 SIL3/AK6 安全認證的 SIS/ESD 系統，HIMA F3236是首選，確保合規與安全。
- 信號類型匹配：需采集急停、閥門位置、接近開關等 24V 觸點 / 6mA 電流信號時，該模塊可直接接入，無需信號調理。
- 通道數量規劃：單系統安全數字信號≤16 路時，單模塊滿足需求；點數較多時，多模塊并聯擴展，靈活適配系統規模。
- 環境適配：高溫、高濕、強電磁干擾的工業現場，HIMA F3236的寬溫與抗干擾設計更具優勢。
注意事項
- 安裝：標準 DIN 導軌安裝，遠離變頻器、大功率電機等強干擾源；確保模塊固定牢固，接插件緊固到位。
- 接線：輸入信號采用屏蔽線纜，屏蔽層單端接地；不同安全等級信號分開布線，避免干擾與信號串?dāng)_。
- 配置：通過 HIMA 安全系統軟件完成通道類型、安全閾值、診斷參數配置，保存配置文件便于故障恢復。
- 維護：定期檢查通道狀態 LED 與系統診斷日志；故障時優先排查線纜與接線，再進行模塊更換，支持在線熱插拔。
- 備件：關鍵安全回路建議儲備HIMA F3236原廠備件，確保與現有系統兼容，縮短故障停機時間。
