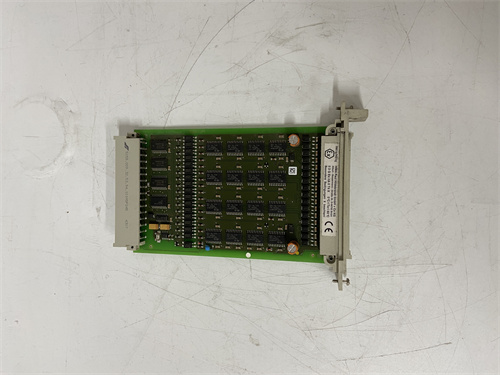

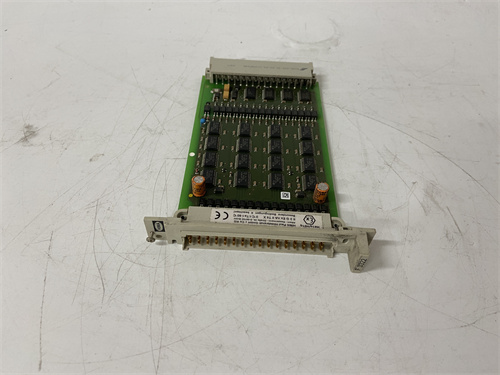

HIMA F3322 安全相關輸出模塊深度解析

產品描述

HIMA F3322 是德國HIMA公司推出的一款高性能、高可靠性的安全相關數字量輸出模塊，隸屬于其強大的HIMatrix系列可編程電子系統。該模塊專為滿足過程工業、工廠自動化等領域?qū)δ馨踩膰揽烈蠖O(shè)計。HIMA F3322 能夠?qū)踩刂破鞯膬?nèi)部邏輯信號可靠地轉換為驅動現場執行機構（如繼電器、電磁閥、指示燈等）的輸出信號，從而在緊急停車、火災及氣體監測等關鍵安全功能中發揮決定性的作用。其設計嚴格遵循國際安全標準，確保了在故障情況下系統能夠進入或維持一個安全狀態。

產品參數

• 產品型號： HIMA F3322

• 模塊類型： 安全相關數字量輸出模塊

• 輸出通道數： 16/24/32 (具體視型號變體而定，以16/24通道最為常見)

• 輸出類型： 固態繼電器/晶體管輸出

• 輸出電壓： 通常支持24 VDC

• 輸出電流： 每通道最大0.5 A - 2 A (需參考具體版本)

• 安全完整性等級： 最高可達SIL 3 (IEC 61508)、PL e (ISO 13849)

• 診斷功能： 全面的內部和外部故障診斷，包括短路、過載、斷線檢測等

• 通信協議： 支持HIMA專用的安全總線協議，確保與控制器之間的安全數據交換

• 工作溫度： 0°C 至 +60°C

• 防護等級： IP20

優勢與特點

1. 高安全性： HIMA F3322 的核心優勢在于其卓越的安全性。模塊采用完善的冗余和自診斷架構，能夠?qū)崟r監測輸出回路的狀態，一旦檢測到任何異常，立即將相應通道置于安全狀態，并向主控制器報告故障。其最高可達SIL 3的認證，使其成為石化、電力等高風險行業的首選。

2. 強大的診斷能力： 該模塊不僅診斷自身，還能對現場側的負載和線路進行持續監控。例如，它可以在輸出未導通時檢測到開路，或在輸出導通時檢測到過載和短路。這種深度的診斷功能極大地提高了整個安全回路的可用性，減少了非計劃停機的可能性。

3. 靈活的配置性： 通過HIMA的編程軟件，用戶可以靈活地對 HIMA F3322 的每個輸出通道進行參數化設置，如定義故障時的安全狀態（去能或保持）、調整診斷閾值等。這使得它能適應各種不同的現場執行機構和應用場景。

4. 堅固耐用的設計： 作為一款工業級產品，HIMA F3322 采用了堅固的機械結構和優質的電子元器件，能夠適應惡劣的工業現場環境，如振動、粉塵和電磁干擾，保證了長期穩定運行。

應用領域與應用案例

HIMA F3322 憑借其高可靠性和安全性，廣泛應用于需要功能安全的各個領域：

• 石油與天然氣： 在油氣開采、長輸管線、煉化裝置中，HIMA F3322 常用于緊急停車系統（ESD），驅動切斷閥、放空閥等，在緊急狀況下確保工藝安全。

• 化工與制藥： 在間歇反應、連續生產過程中，該模塊可用于控制反應釜的緊急冷卻、物料切斷等安全聯鎖功能，防止危險反應的發生。

• 電力行業： 在火力發電、水力發電及新能源發電中，HIMA F3322 可用于汽輪機緊急跳閘系統（ETS）和鍋爐安全監控系統（FSSS），驅動跳閘電磁閥等關鍵設備。

• 工廠自動化： 在汽車制造、重型機械等領域，該模塊可集成到安全PLC系統中，用于控制安全防護門、光柵、雙手操作按鈕等安全設備的輸出。

應用案例： 在某大型煉化一體化項目中，數百個 HIMA F3322 模塊被部署在核心裝置的安全儀表系統中。它們精確可靠地驅動了上千臺緊急切斷閥，多年來一直穩定運行，為該工廠的安全平穩生產提供了堅實保障。

競品對比

在安全輸出模塊市場，HIMA F3322 主要與西門子、羅克韋爾、霍尼韋爾等品牌的同類產品競爭。

對比結論： 如果您追求最純粹、最強大的安全診斷能力，尤其是在復雜的流程工業應用中，HIMA F3322 憑借其專精于安全的深厚底蘊，通常是更優的選擇。而如果您的系統已經廣泛采用了西門子或羅克韋爾的平臺，選擇同平臺的F-DO模塊可以獲得更好的集成性和成本效益。

選型建議與注意事項

• 選型建議：

  1. 確認通道數和負載類型： 首先根據現場需要控制的執行機構數量和類型，選擇合適的 HIMA F3322 子型號（如16通道或24通道版本），并確認其輸出電壓和電流能力是否滿足負載要求。

  2. 考慮診斷需求： 如果需要對外部線路和負載進行精細化的診斷（如斷線監測），應選擇具備此功能的 HIMA F3322 版本，并在配置中正確啟用和設置參數。

  3. 系統兼容性： 確保 HIMA F3322 與您的主控系統（HIMatrix或其他品牌安全PLC）在通信協議上兼容，并正確配置了安全通信參數。

• 注意事項：

  1. 正確接線： 必須嚴格按照 HIMA F3322 的產品手冊進行接線，特別是涉及到安全功能的反饋回路和電源連接。錯誤的接線會直接導致安全功能失效。

  2. 參數配置： 在軟件中配置模塊參數時，務必根據實際負載特性和安全要求，正確設置診斷閾值、濾波器時間和安全狀態。不當?shù)呐渲每赡軐е抡`診斷或診斷失效。

  3. 環境要求： 確保模塊安裝在符合IP20防護等級的控制柜內，并滿足其工作溫度和濕度要求。避免在腐蝕性氣體或過度振動的環境中使用。

  4. 定期維護： 雖然 HIMA F3322 具有極高的可靠性，但作為安全相關部件，建議根據既定周期進行功能測試和檢查，以確保其長期性能。
