產品介紹

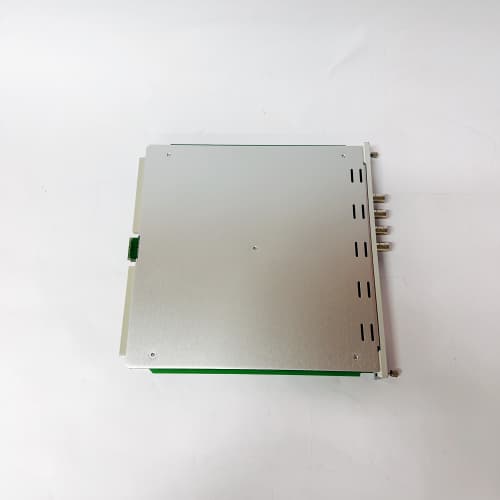

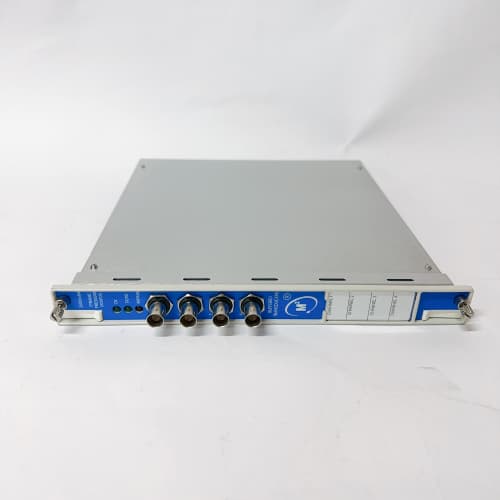

BENTLY 3500/94 147663-01 是美國本特利內華達公司（Bently Nevada，現為貝克休斯旗下）生產的機械保護系統3500系列中的一款核心模塊。具體而言，3500/94是一款四通道繼電器模塊。該模塊是旋轉機械（如汽輪機、壓縮機、發電機）安全監控系統中的關鍵執行組件，負責將振動、位移、溫度等監測參數的超限報警信號，轉化為可靠的電觸點輸出，用于驅動外部報警器、停機電磁閥或接入工廠緊急停車系統。在保障大型關鍵設備安全的最后一道防線中，BENTLY 3500/94 147663-01 扮演著至關重要的“安全衛士”角色。對于使用本特利3500系統的電廠、化工廠用戶而言，深入了解BENTLY 3500/94 147663-01 的功能與配置是確保保護系統正確動作的基礎。

產品參數

• 產品型號：Bently Nevada 3500/94 四通道繼電器模塊。

• 部件號：147663-01。

• 通道數量：4個獨立通道，每個通道可獨立配置和動作。

• 繼電器類型：每個通道配備雙刀雙擲（DPDT） 的機電式繼電器，提供一組常開（NO）和一組常閉（NC）觸點。

• 觸點容量：繼電器觸點具有較強的負載能力，典型值為30V DC / 2A 或 250V AC / 2A（阻性負載），可直接驅動指示燈、小型接觸器線圈或報警喇叭。

• 輸入控制信號：接收來自同一3500框架內其他監測器模塊（如振動監測器3500/42M、軸向位移監測器3500/45）的報警或危險（Alert/Danger） TTL電平控制信號。

• 輸出狀態指示：每個通道配備雙色LED指示燈（通常綠色表示正常/非激勵狀態，紅色表示報警/激勵狀態），清晰顯示繼電器的實際動作狀態。

• 供電方式：由3500框架的背板提供工作電源。

• 配置方式：通過本特利的專用配置軟件（如System 1* 或手持編程器）對每個通道進行編程，設定其關聯的監測器通道、報警類型（Alert或Danger）、延遲時間和動作邏輯。

• 安裝方式：模塊化設計，可插入3500系統框架的任意可用槽位。

優勢與特點

1. 高可靠性與安全性設計：作為安全保護鏈的末端執行單元，BENTLY 3500/94 147663-01 采用高品質的機電繼電器和簡潔的設計，確保在接收到停機信號時能夠萬無一失地動作。其觸點狀態與LED指示完全對應，提供了直觀的物理狀態驗證。

2. 靈活的通道配置：四個獨立通道可以分別映射到不同監測參數的不同報警級別（如通道1對應振動報警，通道2對應振動危險，通道3對應溫度報警等），為復雜的保護邏輯提供了靈活且經濟的解決方案。

3. 強大的負載驅動能力：繼電器觸點可直接驅動中等功率的現場設備，無需中間放大環節，簡化了系統設計和接線，降低了故障點。

4. 與3500生態系統無縫集成：作為3500系列的原生模塊，BENTLY 3500/94 147663-01 在硬件接口、電源管理和軟件配置上與框架控制器及其他監測模塊完美兼容。其配置是系統組態的一部分，便于統一管理和文檔化。

5. 易于診斷和維護：清晰的每通道LED指示燈使現場人員能夠快速判斷哪個保護參數觸發了動作。模塊支持在線熱插拔更換（在框架支持且系統允許的情況下），便于快速恢復。

應用領域與案例

BENTLY 3500/94 147663-01 廣泛應用于所有使用本特利3500系統的大型旋轉機械保護。

• 案例一：大型汽輪發電機組振動保護
  在600MW汽輪機上，3500系統監測各軸承的振動。當任一軸承的振動值超過“危險”設定值時，對應的3500/42M振動監測器會發出信號。BENTLY 3500/94 繼電器模塊的相應通道接收到該信號后立即動作，其常開觸點閉合，將停機信號硬接線送至汽輪機緊急跳閘系統（ETS），觸發主汽門關閉，保護機組安全。

• 案例二：石油化工離心式壓縮機軸位移保護
  在合成氣壓縮機上，軸向位移監測器（3500/45）持續監測轉子的軸向位置。當位移達到危險值時，3500/94模塊的指定通道動作，驅動現場聲光報警器，同時另一組觸點將停機信號送至壓縮機防喘振控制系統和工藝聯鎖系統，實現分級保護。

• 案例三：風機軸承溫度報警與連鎖
  在大型引風機上，軸承溫度通過溫度監測模塊（如3500/25）進行監測。BENTLY 3500/94 模塊可以配置為：當溫度達到“報警”值時，一個通道動作點亮控制盤上的黃色報警燈；當溫度達到“危險”值時，另一個通道動作，直接切斷風機電機的動力電源。

與競品對比

與其他品牌（如艾默生CSI、申克）安全系統的繼電器輸出單元或通用繼電器模塊相比，BENTLY 3500/94 147663-01 的優勢在于：

• 系統級集成與認證：它是經過整體評估的3500安全保護系統的一部分，其行為和可靠性在系統語境下得到認可。使用原廠模塊能確保整個保護回路的性能和認證完整性。

• 配置與診斷的深度集成：其通道映射、延時設置等完全在3500的統一軟件中完成，并與監測參數聯動。而通用繼電器需要外部邏輯控制，且缺乏與監測參數的直接關聯診斷。

• 可靠性的針對性設計：專為機械保護應用設計，強調在關鍵時刻的絕對可靠動作，而非通用場合下的頻繁切換。其設計簡單、直接，故障模式明確。

• 維護與備件一致性：對于已安裝3500系統的用戶，使用原廠備件可確保電氣特性、機械尺寸和軟件識別的完全一致，避免兼容性風險。

選型建議與注意事項

1. 確認框架兼容性與槽位：確保該模塊與您現有的3500框架型號兼容，并規劃好其在框架中的安裝槽位。

2. 詳細規劃通道分配：根據保護方案，詳細列出每個繼電器通道需要對應的監測器模塊號、通道號以及報警類型（Alert 或 Danger），并記錄在圖紙或配置文件中。

3. 核實負載特性：確認每個繼電器通道所驅動的外部負載（如報警燈、電磁閥線圈）的電壓、電流（特別是啟動電流）和類型（感性/阻性），確保在觸點容量范圍內。對于感性負載，建議并聯續流二極管或RC吸收回路。

4. 進行正確的軟件配置與測試：這是最關鍵的一步。必須使用本特利的配置軟件對 BENTLY 3500/94 147663-01 的每個通道進行正確編程，并與相應的監測器通道關聯。配置后，必須在停機或安全條件下進行逐通道的模擬動作測試，驗證繼電器動作和外部回路響應是否正確。

5. 接線與標識規范：嚴格按照端子圖接線，并在接線端子上做好清晰、永久性的標識，標明通道用途（如“#1軸承振動-危險停機”）。確保接線牢固，避免松動。

6. 安全操作與定期測試：涉及保護回路的任何工作都必須遵守安全規程。機組運行時，嚴禁進行可能導致誤動的測試。應結合機組檢修，定期對保護回路進行模擬測試，并記錄測試結果。必須通過本特利內華達（貝克休斯）官方或授權分銷商采購原廠備件。
