產品描述

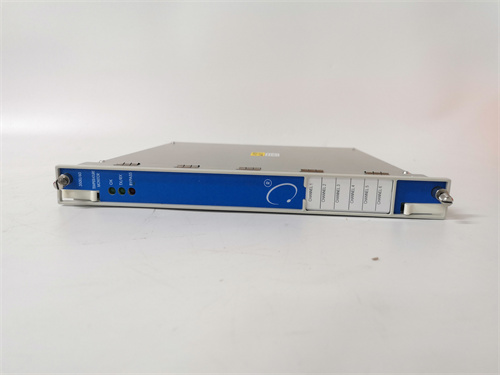

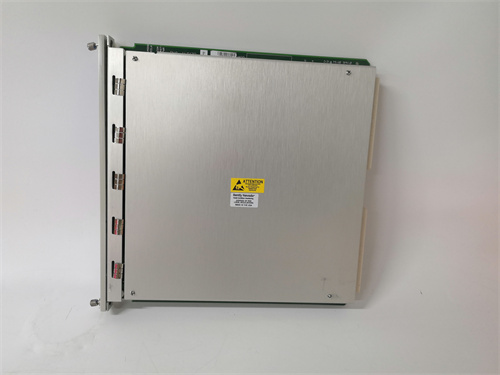

BENTLY 3500/60 163179-01 是貝克休斯（Baker Hughes）旗下本特利內華達（Bently Nevada）品牌3500系列機械保護系統中的一款汽輪機監測專用模塊。該模塊是3500/60 框架接口模塊（Rack Interface Module, RIM），型號后綴 163179-01 代表其具體的硬件版本或配置代碼。作為3500監測框架的“大腦”和通信樞紐，3500/60 模塊負責管理整個框架內所有監測模塊（如振動、位移、轉速、溫度模塊）的配置、數據采集、處理以及框架與外部系統（如控制系統、TDM系統）的通信。它不直接連接傳感器，而是為框架提供電源管理、內部總線通信、系統時鐘和外部網絡接口。在關鍵旋轉機械的保護與監測系統中，BENTLY 3500/60 163179-01 的穩定運行是確保所有監測通道正常工作、數據準確可靠上送的基礎，是整個3500監測框架的核心控制單元。

產品參數

• 品牌與系列： BENTLY NEVADA (Baker Hughes)， 3500 系列機械保護系統

• 產品型號： 3500/60 163179-01 (3500/60為模塊類型，163179-01為部件/版本號)

• 模塊類型： 框架接口模塊（Rack Interface Module）

• 核心功能： 框架管理、數據集中處理、外部通信網關。

• 框架管理：

  • 為框架內所有模塊提供+5V DC邏輯電源（通過電源模塊轉換后分配）。

  • 管理框架內部通信總線。

  • 提供系統同步時鐘。

• 通信接口：

  • 框架內部： 通過背板與所有I/O模塊（如3500/42， 3500/45等）通信。

  • 框架外部： 通常提供以下一個或多個接口：

    • 用于連接本特利內華達TDM（Turbine Dynamic Monitoring）系統的專用高速數據端口。

    • 串行通信端口（如RS-232/422/485），用于配置或連接第三方系統。

    • 繼電器觸點輸出，用于框架級報警或狀態指示。

• 配置與存儲： 模塊內置非易失性存儲器，存儲整個框架的配置信息（通道參數、報警值等）。

• 安裝方式： 必須安裝在3500框架最左側的兩個槽位（Slot 1 和/或 Slot 2），支持冗余配置。

• 電源要求： 由框架的電源模塊（如3500/15）供電。

• 工作溫度： 適用于工業控制室環境。

優勢與特點

1. 框架的核心與管理者： BENTLY 3500/60 163179-01 作為框架接口模塊，是所有監測功能的協調中心，確保了框架內各模塊的協同工作和數據的統一處理，是系統可靠性的基石。

2. 高可靠性冗余設計： 支持雙重化（冗余）配置。當兩個3500/60 模塊安裝在同一框架時，它們會自動同步，一個處于“主控”模式，另一個處于“熱備”模式，主模塊故障時無縫切換，極大提高了整個監測系統的可用性。

3. 強大的數據處理與通信能力： 能夠高效處理多通道的動態數據，并通過專用高速接口將原始波形、頻譜等詳細數據發送至上位TDM系統，為高級診斷提供完整數據基礎。

4. 靈活的配置與維護： 使用本特利內華達的專用軟件（如3500框架配置軟件）可方便地對整個框架進行配置、校準和診斷。模塊上的LED指示燈提供清晰的狀態指示。

5. 行業標準與廣泛認可： 作為本特利內華達旗艦產品，3500/60 是汽輪機、燃?xì)廨啓C(jī)等關鍵設備保護監測的全球行業標準之一，擁有極高的市場占有率和認可度。

應用領域與案例

BENTLY 3500/60 163179-01 模塊是任何采用3500系統進行機械保護的大型旋轉設備的關鍵組成部分。

• 應用領域： 發電廠（汽輪機、燃?xì)廨啓C(jī)、水輪機、核電站輔機）、石油與天然氣（管道壓縮機、燃?xì)廨啓C(jī)、泵）、化工、造紙。

• 應用案例： 在一座超超臨界火力發電廠，汽輪發電機組的主機保護系統采用了冗余配置的BENTLY 3500/60 框架接口模塊。該框架內安裝了多個監測模塊，用于監測軸振、蓋振、偏心、鍵相、差脹等參數。主3500/60 模塊（163179-01）實時采集并處理所有數據，當任一通道的振動值超過報警限值時，它會立即觸發框架內的繼電器模塊輸出停機信號，同時通過高速數據鏈路將詳細的振動波形和頻譜發送至廠內的TDM系統，供診斷工程師分析故障原因。其冗余設計確保了即使在模塊維護期間，保護功能也永不中斷。

與競品對比

與其他品牌監測系統的控制器單元或采用PLC+振動卡方案相比，BENTLY 3500/60 163179-01 的核心優勢在于其專為機械保護而設計的系統完整性、安全認證和行業內的標桿地位。

• VS 其他專業監測品牌（如艾默生/GE的System 1*平臺組件）： 各有其技術特點。3500/60 的優勢在于其龐大的安裝基數和在汽輪機監測領域“事實標準”的地位，其硬件可靠性、冗余機制和與TDM系統的深度集成經過了數十年的極端工況驗證。

• VS 基于通用PLC的監測方案： PLC方案可能成本較低，但在處理高頻動態信號的專業性、通道同步性、系統安全完整性等級（SIL）認證以及針對旋轉機械故障的專用診斷算法集成方面，無法與3500/60 代表的專業集成系統相比。對于關乎全場安全的關鍵主機保護，專業系統是唯一選擇。

選型建議與注意事項

1. 框架兼容性確認： BENTLY 3500/60 163179-01 必須與3500框架型號及框架內其他模塊（特別是電源模塊和I/O模塊）的硬件/固件版本兼容。通常需成套系統考慮。

2. 冗余配置規劃： 對于關鍵設備，強烈建議采用冗余配置（即安裝兩塊3500/60 模塊）。這需要在框架配置軟件中正確設置主/備關系。

3. 軟件配置與密鑰： 模塊和整個框架的功能需要通過本特利內華達的配置軟件進行組態，并且可能需要相應的軟件許可證密鑰。確保擁有合法授權的軟件和最新配置文件。

4. 安裝位置嚴格固定： 必須安裝在框架指定的最左側槽位（Slot 1和2）。錯誤的槽位將導致框架無法啟動。

5. 上電順序與診斷： 首次上電或更換模塊后，應遵循正確的啟動程序，并通過軟件和模塊指示燈確認其已正確識別框架配置并與其他模塊建立通信。

6. 文檔與專業支持： 在安裝、配置和維護前，務必從BENTLY 3500/60產品頁面獲取框架設計指南、安裝手冊和配置手冊。由于其核心性，框架級別的更改和3500/60 模塊的更換建議由經過培訓的專業人員或本特利內華達服務工程師執行。
