產品簡介與概述

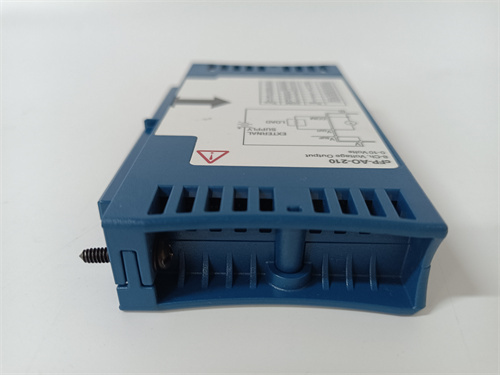

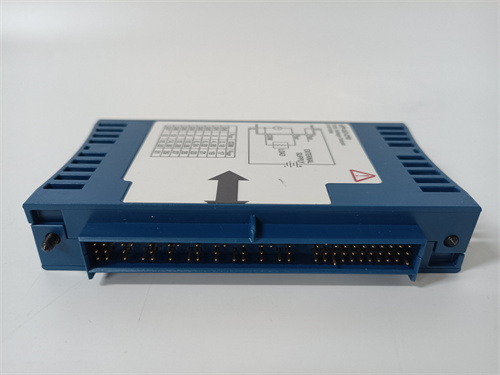

NI CFP-AO-210 是一款由美國國家儀器公司（National Instruments，簡稱NI）生產的高性能模擬量輸出模塊，屬于Compact FieldPoint（cFP）系列分布式工業控制與監測平臺。該模塊提供8通道模擬量輸出能力，能夠?qū)?shù)字控制信號轉換為標準的工業模擬信號，用于控制各種現場執行機構，如調節閥、變頻驅動器、定位器和記錄儀等。NI CFP-AO-210 采用堅固的工業設計，適用于惡劣環境下的分布式控制應用。

作為Compact FieldPoint系統的重要組成部分，NI CFP-AO-210 體現了NI在工業自動化和測試測量領域的專業技術與可靠品質。該模塊與cFP網絡接口模塊配合使用，可通過以太網遠程控制和監視模擬輸出通道。NI CFP-AO-210 廣泛應用于工業自動化、過程控制、嵌入式監測和分布式數據采集系統等各個領域，為精確控制現場設備提供可靠的模擬輸出解決方案。

技術參數

NI CFP-AO-210 模擬量輸出模塊專為工業控制應用優化設計，其主要技術參數如下：

• 產品類型： 8通道模擬量輸出模塊

• 兼容系統： NI Compact FieldPoint分布式I/O系統

• 輸出通道數量： 8路模擬量輸出

• 輸出信號類型：

  • 4-20 mA電流輸出

  • 0-20 mA電流輸出

  • 0-10V電壓輸出

  • ±10V電壓輸出

• 分辨率： 16位

• 更新速率： 每通道可單獨配置，最高100 Hz

• 精度： 滿量程的±0.1%（典型值）

• 輸出驅動能力： 電壓模式：±10V @ 2mA；電流模式：0-20mA @ 最大負載電阻

• 保護功能： 短路保護、過壓保護

• 隔離： 通道對地隔離，隔離電壓250 Vrms

• 診斷功能： 在線自診斷、開路檢測、短路檢測

• 通信接口： 通過cFP背板與網絡接口模塊通信

• 指示燈： 前面板LED指示模塊狀態和通信活動

• 工作電壓： 由cFP背板供電（9-35V DC）

• 功耗： <2W（典型值）

• 工作溫度： -40°C至+70°C（工業擴展溫度范圍）

• 存儲溫度： -40°C至+85°C

• 濕度： 10%至90%非冷凝

• 防護等級： IP30（需安裝于控制柜內）

• 安裝方式： 直接安裝于cFP背板上

• 認證： CE，UL，C-UL，ATEX（危險區域認證可選）

NI CFP-AO-210 的高精度和可靠性使其成為分布式工業控制應用的理想選擇。

優勢與特點

NI CFP-AO-210 的主要優勢在于其高精度輸出、靈活的通道配置和堅固的工業設計。

1. 高精度16位輸出： NI CFP-AO-210 采用16位數模轉換器，提供高分辨率的模擬輸出信號，確?？刂浦噶畹木_執行?！?.1%的典型精度滿足了大多數工業過程控制的要求，保證了最終控制元件的位置精度和響應特性。NI CFP-AO-210 的高精度是其廣泛應用于精密控制領域的關鍵優勢。

2. 靈活的通道配置： NI CFP-AO-210 的8個輸出通道可以獨立配置為電壓輸出（0-10V或±10V）或電流輸出（4-20mA或0-20mA）。這種靈活性允許單個模塊同時驅動不同類型的執行機構，無需使用多個專用模塊，簡化了系統設計并降低了成本。NI CFP-AO-210 的靈活配置使其能夠適應各種應用需求。

3. 分布式控制架構： 作為Compact FieldPoint系統的組成部分，NI CFP-AO-210 可安裝在靠近現場執行機構的位置，通過以太網與中央控制器通信。這種分布式架構大大減少了模擬信號長距離傳輸?shù)乃p和干擾問題，提高了控制系統的可靠性和抗噪聲能力。NI CFP-AO-210 的分布式能力特別適合大型工廠和遠程設施應用。

4. 寬溫度范圍運行： NI CFP-AO-210 支持-40°C至+70°C的寬工作溫度范圍，適用于各種惡劣環境條件，包括寒冷地區的戶外安裝和高溫工業場所。這種環境適應性使得NI CFP-AO-210 成為極端工況應用的理想選擇，無需額外的溫度控制措施。

5. 全面的診斷功能： NI CFP-AO-210 具備完善的在線自診斷功能，能夠?qū)崟r(shí)監測輸出通道狀態，檢測開路、短路等故障。診斷信息通過系統網絡報告給中央控制器，便于快速定位和排除故障，最大限度地減少停機時間。NI CFP-AO-210 的診斷能力大大提高了系統的可維護性。

6. 危險區域認證： NI CFP-AO-210 可選配ATEX認證，可安裝于Zone 2危險區域，滿足石油化工、油氣開采等行業的防爆要求。這使得NI CFP-AO-210 能夠在最苛刻的應用環境中安全可靠地工作，簡化了防爆系統設計。

7. 無縫NI軟件集成： NI CFP-AO-210 與NI LabVIEW、LabWindows/CVI和Measurement Studio等軟件開發環境無縫集成，提供直觀的編程接口和豐富的函數庫。工程師可以快速開發復雜的控制應用程序，大大縮短了項目開發周期。NI CFP-AO-210 與NI軟件的緊密集成是其重要優勢。

8. 熱插拔設計： NI CFP-AO-210 支持熱插拔功能，允許在系統運行狀態下更換模塊，無需斷電或中斷控制過程。這一特性大大提高了系統的可用性和維護便利性，特別適用于關鍵連續過程應用。

應用領域與實際案例

NI CFP-AO-210 廣泛應用于各類工業和科研領域中需要精確模擬輸出的控制應用。

• 過程控制： 在化工、石化和制藥工廠中，NI CFP-AO-210 用于控制調節閥、變頻驅動器和加熱器。例如，在反應器溫度控制回路中，NI CFP-AO-210 輸出4-20mA信號控制蒸汽調節閥的開度，精確調節反應器溫度。NI CFP-AO-210 的高精度確保了溫度控制的穩定性和產品質量。

• 制造業： 在汽車制造和電子產品裝配線上，NI CFP-AO-210 用于控制伺服驅動器、比例閥和焊接電源。NI CFP-AO-210 的快速響應和高分辨率確保了精密裝配過程的準確性和重復性。NI CFP-AO-210 的堅固設計適應了制造業的嚴苛環境。

• 能源管理： 在大型建筑物和工業設施的能源管理系統中，NI CFP-AO-210 用于控制HVAC設備的變頻器、電動閥門和調節風門。通過精確控制，實現能源消耗的優化和舒適環境的維持。NI CFP-AO-210 的分布式架構簡化了大型設施的布線。

• 水處理設施： 在市政水處理廠和泵站中，NI CFP-AO-210 用于控制加藥泵的沖程頻率、調節閥的開度和變頻器的輸出頻率，實現水處理過程的精確自動控制。NI CFP-AO-210 的寬溫度范圍適應了水處理設施的戶外安裝需求。

• 環境監測： 在環境測試箱和氣候模擬室中，NI CFP-AO-210 用于控制加熱器、制冷系統和加濕器，精確維持測試環境的溫度、濕度和壓力條件。NI CFP-AO-210 的高精度確保了測試條件的重復性和可靠性。

• 科研實驗： 在大學和研究機構的實驗室中，NI CFP-AO-210 與LabVIEW配合，用于控制各種實驗設備，如磁場電源、壓電定位器和激光驅動器，為科學研究提供精確的控制能力。

競品對比

NI CFP-AO-210 的主要競爭對手包括其他工業I/O廠商的模擬輸出模塊，如西門子的ET 200SP模擬量輸出模塊、羅克韋爾自動化的POINT I/O模擬輸出模塊和WAGO的750系列模擬輸出模塊。

• 優勢： NI CFP-AO-210 與NI LabVIEW軟件的無縫集成是其最大優勢，為工程師提供了強大的開發環境和豐富的函數庫。NI CFP-AO-210 的寬工作溫度范圍和危險區域認證使其適用于更廣泛的應用場景。NI在測試測量領域的技術積累體現在NI CFP-AO-210 的高精度和穩定性上。

• 劣勢： Compact FieldPoint平臺的生態系統不如傳統PLC廠商豐富，NI CFP-AO-210 與第三方PLC和DCS系統的集成可能比專用工業I/O模塊復雜。在純工業自動化應用中，傳統PLC廠商的產品可能有更廣泛的技術支持和用戶基礎。NI CFP-AO-210 的初始成本可能高于同規格的傳統PLC I/O模塊。

選型建議與注意事項

在選擇和使用 NI CFP-AO-210 時，請考慮以下幾點：

1. 輸出類型匹配： 根據現場執行機構的信號要求選擇合適的輸出類型（電壓或電流）。NI CFP-AO-210 支持每個通道獨立配置，確保與各種執行機構兼容。

2. 負載能力確認： 確認NI CFP-AO-210 的輸出驅動能力滿足現場設備的要求。對于電流輸出，確?；芈房傠娮瑁òň€纜電阻和執行機構輸入電阻）在模塊的驅動能力范圍內。

3. 網絡接口模塊選擇： NI CFP-AO-210 需要與Compact FieldPoint網絡接口模塊配合使用。根據您的通信需求選擇合適的網絡接口模塊，如以太網、串口或現場總線接口。

4. 環境條件評估： 根據安裝環境的溫度、濕度和危險等級選擇合適的NI CFP-AO-210 型號。對于戶外安裝或惡劣環境，確保選擇寬溫度范圍和適當防護等級的型號。

5. 電源要求： NI CFP-AO-210 由cFP背板供電。確保背板電源有足夠容量支持NI CFP-AO-210 和其他模塊的功耗。

6. 軟件開發： 熟悉NI LabVIEW或其他支持NI硬件的開發環境。NI CFP-AO-210 可通過NI-DAQmx驅動進行編程，提供直觀的API和豐富的示例程序。

7. 備件策略： 對于關鍵應用，建議在庫存中保留備用NI CFP-AO-210 模塊，以便在故障時快速更換，最小化系統停機時間。

安全注意事項： NI CFP-AO-210 作為控制系統的輸出接口，其安裝和維護必須遵循相關安全規范：

• 所有安裝、布線和維護工作必須由經過培訓的合格人員完成

• 在危險區域（防爆區）安裝時，必須遵循相應的安裝規范和安全要求

• 安裝前確保系統電源已斷開，避免觸電風險

• 不要超過NI CFP-AO-210 的額定電壓和電流，以免損壞設備

• 確保所有接線牢固可靠，防止松脫導致的控制錯誤或安全風險

• 對于涉及安全功能的控制回路，設計獨立的安全聯鎖回路，不依賴于單一輸出模塊的可靠性

• 遵循NI提供的安裝手冊和產品文檔中的所有安全指導
