產品概述與介紹

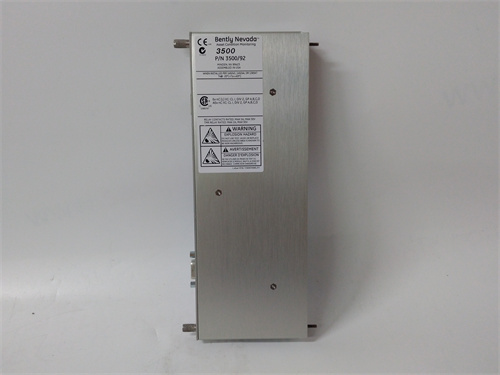

BENTLY 3500/92 136188-01 是一款通信網關模塊，屬于本特利內華達（Bently Nevada）3500 系列機械保護系統。該模塊是 3500 系列機架與外部系統之間的主要數據接口，負責將從各監測模塊收集到的穩態和瞬態數據（如振動、位移、溫度等）傳輸給上位機軟件（如 System 1?）和工廠控制系統（如 DCS、PLC 和 SCADA）。BENTLY 3500/92 136188-01 是連接保護系統與上層信息網絡的橋梁，是實現遠程監測、診斷和資產管理的關鍵組件。

該 3500/92 136188-01 通信網關專為在發電廠、石油和天然氣設施以及重工業現場的嚴苛環境中連續、可靠運行而設計。它支持多種通信協議，并提供高速數據采集能力。使用 BENTLY 3500/92 136188-01 可以確保關鍵機械的狀態數據能夠被及時、準確地傳送到需要的地方，為預測性維護和故障分析提供有力支持。

技術參數

根據對本特利內華達 3500 系列文檔的分析，BENTLY 3500/92 136188-01 具備以下關鍵特性：

• 設備類型：3500 系列通信網關模塊。

• 部件號：BENTLY 3500/92 136188-01，其中 136188-01 是該模塊的具體訂貨代碼。

• 主要功能：作為 3500 系列機架與外部系統之間的數據通信接口。

• 支持的協議：

  • Modbus RTU（通過串行端口）

  • Modbus TCP/IP（通過以太網端口）

  • 與 Bently Nevada 的 System 1? 平臺進行專有高速通信

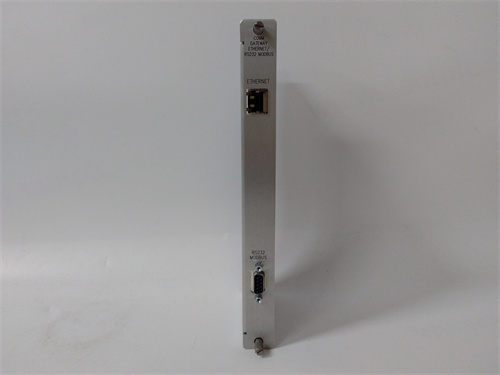

• 通信端口：

  • 多個 RS-232/RS-422 串行端口，用于 Modbus RTU 通信

  • 以太網端口，用于 Modbus TCP/IP 和 System 1? 通信

• 數據采集：能夠從所有 3500 系列監測模塊（如 3500/40， 3500/42， 3500/60 等）采集穩態和瞬態數據。

• 數據格式：支持將數據打包成標準格式，便于上位機軟件解析和使用。

• 安裝方式：占用 3500 機架中的一個插槽位置。

• 電源：由 3500 機架背板供電。

• 狀態指示：前面板 LED 指示燈用于顯示模塊狀態、通信活動和故障指示。

優勢與特點

BENTLY 3500/92 136188-01 為機械狀態監測系統提供了多項關鍵優勢：

• 數據集中與分發：3500/92 作為數據樞紐，將從機架內眾多監測模塊收集的數據集中起來，并通過標準協議分發到不同的外部系統，避免了多接口的復雜性。

• 多協議支持：通過同時支持 Modbus RTU、Modbus TCP/IP 和與 System 1? 的專有通信，BENTLY 3500/92 136188-01 能夠與各種新舊系統無縫對接，無論是簡單的 PLC 還是復雜的狀態監測軟件。

• 高速數據傳輸：以太網端口確保了與 System 1? 等上位軟件的高速數據交換，使得實時波形數據、事件列表等能夠快速上傳，便于在線分析和診斷。

• 易于集成：使用標準的 Modbus 協議，使工廠的 DCS 或 PLC 能夠輕松讀取 3500/92 136188-01 中的數據，將關鍵的機械狀態信息集成到統一的工藝監控畫面中。

• 增強系統診斷：通過將數據傳輸?shù)?System 1?，BENTLY 3500/92 136188-01 解鎖了高級分析工具的功能，如頻譜分析、趨勢預測和故障診斷，大大增強了整個監測系統的價值。

主要行業應用案例

BENTLY 3500/92 136188-01 是任何需要將機械保護數據集成到更高級別系統中的關鍵設備：

• 發電行業：在燃?xì)夂驼羝l(fā)電廠中，3500/92 136188-01 將汽輪發電機組的狀態數據（振動、偏心、軸向位移）發送至集控室的 DCS 系統，供運行人員監控，同時傳輸至 System 1? 工作站進行深入分析。

• 石油和天然氣：在長輸管線壓縮機站，該模塊將壓縮機組的健康數據通過 Modbus TCP/IP 發送至遠在幾百公里外的調度控制中心，實現遠程狀態監測。

• 煉油和石化：在煉油廠，BENTLY 3500/92 136188-01 將關鍵壓縮機的數據集成到工廠的資產管理系統（AMS）中，為維護決策提供依據。

• 海上平臺：通過 3500/92 136188-01，平臺上的透平發電機和壓縮機的狀態數據可以被傳送到岸上的技術支持中心，便于專家進行遠程診斷。

與競爭對手的比較

在機械保護系統的通信網關市場，本特利內華達的主要競爭對手是艾默生（Emerson CSI）和Vibro-Meter（Meggitt）。

• BENTLY 3500/92 136188-01 vs. Emerson CSI 6500 通信模塊：兩者功能類似。3500/92 的優勢在于其與全球最廣泛使用的 3500 系列保護系統的深度集成，以及與 System 1? 軟件的無縫連接，提供了強大的數據分析能力。

• BENTLY 3500/92 136188-01 vs. Vibro-Meter VM600 通信模塊：Vibro-Meter 的通信模塊也是其系統的重要組成部分。BENTLY 3500/92 136188-01 作為 3500 系列的通信接口，擁有極大的市場保有量，其可靠性和兼容性在業內久經驗證。

• BENTLY 3500/92 136188-01 vs. 通用協議轉換器：雖然可以使用通用網關轉換 Modbus 數據，但 BENTLY 3500/92 136188-01 專為 3500 系統設計，能夠訪問更豐富的內部數據和診斷信息，這是通用轉換器無法實現的。

選型建議與注意事項

1. 系統兼容性：BENTLY 3500/92 136188-01 需要與 3500 系列機架和電源模塊配合使用。在訂購前，請確認您的機架類型和固件版本與該模塊兼容。

2. 軟件需求：若要充分發揮 3500/92 136188-01 的全部功能，特別是瞬態數據采集，您需要 Bently Nevada 的 System 1? 軟件或兼容的數據采集系統。

3. 配置工具：BENTLY 3500/92 136188-01 需要使用 Bently Nevada 的 3500 框架組態軟件進行配置，包括設置通信參數（如 IP 地址、Modbus 映射表）和數據采集規則。

4. 網絡集成：當將 3500/92 136188-01 連接到工廠網絡時，請遵循網絡安全最佳實踐，包括網絡隔離和防火墻設置，以保護監測系統。

5. 專業實施：BENTLY 3500/92 136188-01 的安裝、配置和維護應由經本特利內華達培訓的合格人員進行，以確保系統設置正確和運行可靠。
