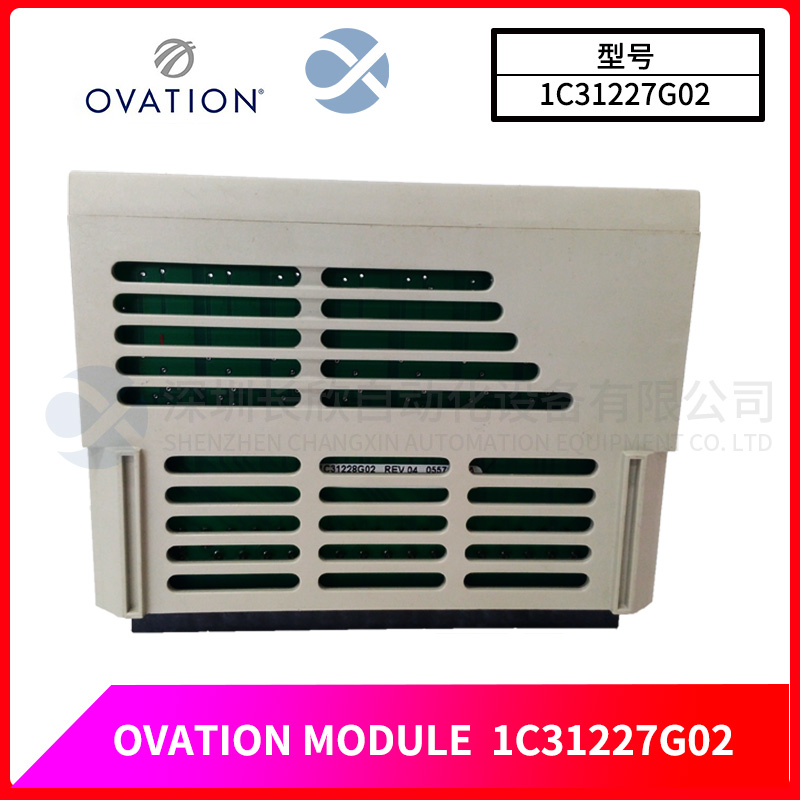

1C31227G02 OVATION 模擬輸入PMOD組件

　　型號：1C31227G02

　　品牌：OVATION

　　重量：0.20磅

　　產品描述

　　RTD輸入模塊將現場測溫的熱電阻信號轉換為與Ovation串口I／O總線匹配的數字量信號。4個單獨隔離的輸入通道已被編程，恒流源的電流作為現場RTD的激勵電流。激勵電流的值定義了輸入通道的刻度范圍，在微處理器的存貯器中最多可存有256個刻度范圍，Ovation能為每個通道選擇合適的刻度范圍。

　　流經熱電阻的激勵電流轉換為模塊的輸入電壓，電壓-頻率轉換器輸出的頻率正比于該輸入電壓，每個通道的頻率信號經光隔離器被儲存在模塊的雙口RAM中，以便由Ovation I/O控制器讀取。

　　模擬量輸入模塊(RTD)的特點是：4個單獨RTD輸入通道，通道對地是隔離的；支持RTD的2、3、4線制連接；接受RTD輸入范圍為5～600Ω；輸入刻度范圍由軟件選擇；每個模塊支持多種RTD類型；每個通道被單獨隔離；不需要電橋或電阻器；高噪聲抑制能力；電流回路斷開或輸入開路監測；周期的自校準（每8秒自動完成增益和零位校準）。RTD輸入模塊性能指標為：功耗為3.6W（典型）；熱耗散12977J／h（典型值）；分辨率12Bits；響應時間為2ms（最大）；采樣速度為每秒4次；精度為最大范圍值O.1％；RTD類型為鉑、銅和鎳電阻。
