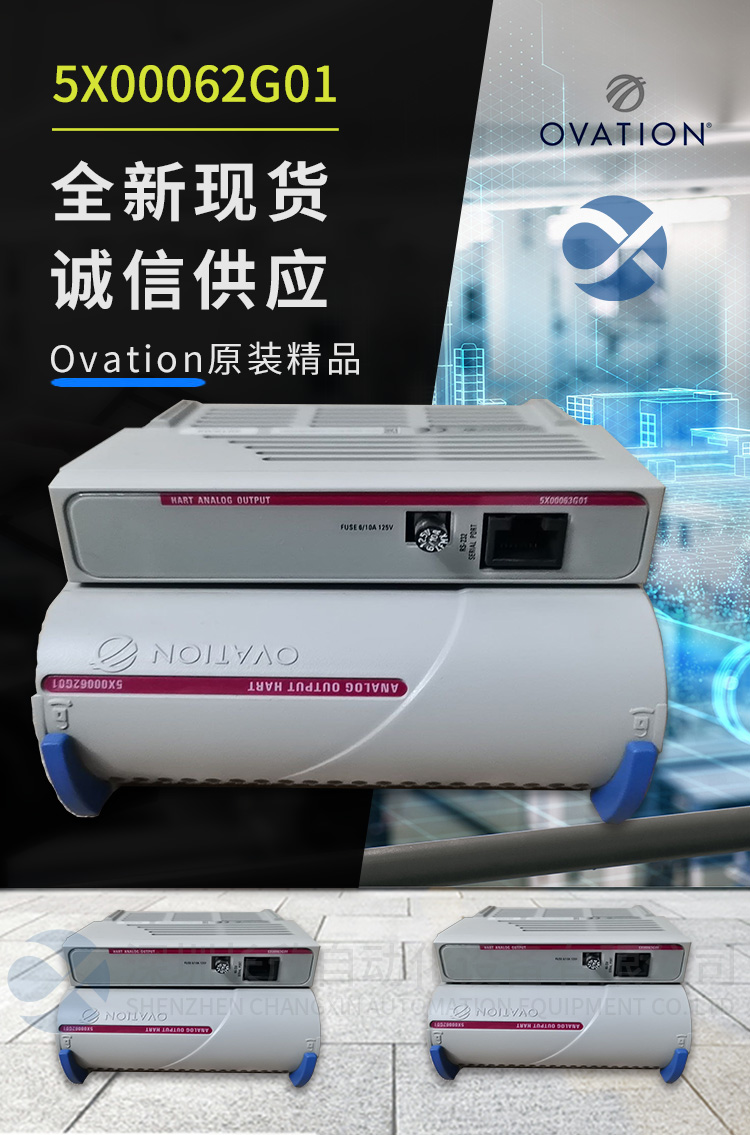

5X00062G01 OVATION 輸出模塊模擬

　　型號：5X00062G01

　　品牌：OVATION

　　重量：0.65磅

　　產品描述

　　AO模塊用于將數字信號轉換成相對應的模擬信號，并經端子板送有關的執行機構。AO模塊有4路輸出。模塊輸出信號可以驅動電壓或電流設備。控制器的處理數據通過0vation串行I／O總線送到I／O模塊，通過光隔離器再到每個數／模轉換器后送到輸出放大器。每一通道數/模轉換器輸出對產生的電流或電壓提供放大，這個模擬電壓或電流經特性模塊后，由接線端子送往現場。

　　AO模塊的特點是：單獨的隔離輸出；1000V絕緣隔離；12位的分辨率；高速更新；軟件組態最后保持的故障安全值或復位值；輸出短路保護；軟件組態通信空閑時間為62ms～16s；本機或系統供電。模擬量輸出模塊的性能指標：功耗為3W（電壓輸出）和6W（電流輸出）；熱耗散最大為10798J／h（電壓輸出）和21586J／h（電流輸出）；響應時間最大為2ms（電壓和電流輸出）；分辨率為12Bits；精度為上限值的士O.10％；每個模塊的通道數為4；輸出范圍為O～5VDC／l～5VDC、0～10VDC、0～20mA／4～20mA；輸出轉換速度對應輸出范圍分別為10V／ms、10V／ms、2mA／ms；輸出負荷對應輸出范圍分別為1000Ω(最大10mA)、l000Ω(最大10mA)、最大750Ω(最小0Ω)。

　　+I為電流輸出正極；+V為電壓輸出正極；SH為屏蔽端子。AO模塊的所有接線在進入模塊時都要注意屏蔽和接地，進入儀表前要通過二極管保護（過壓或反極性）。
