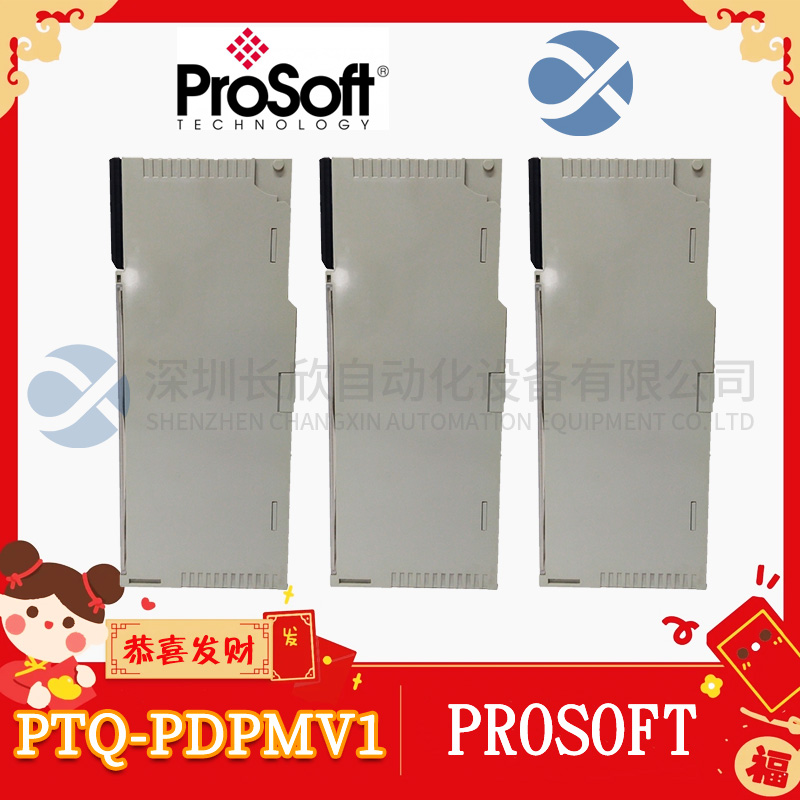

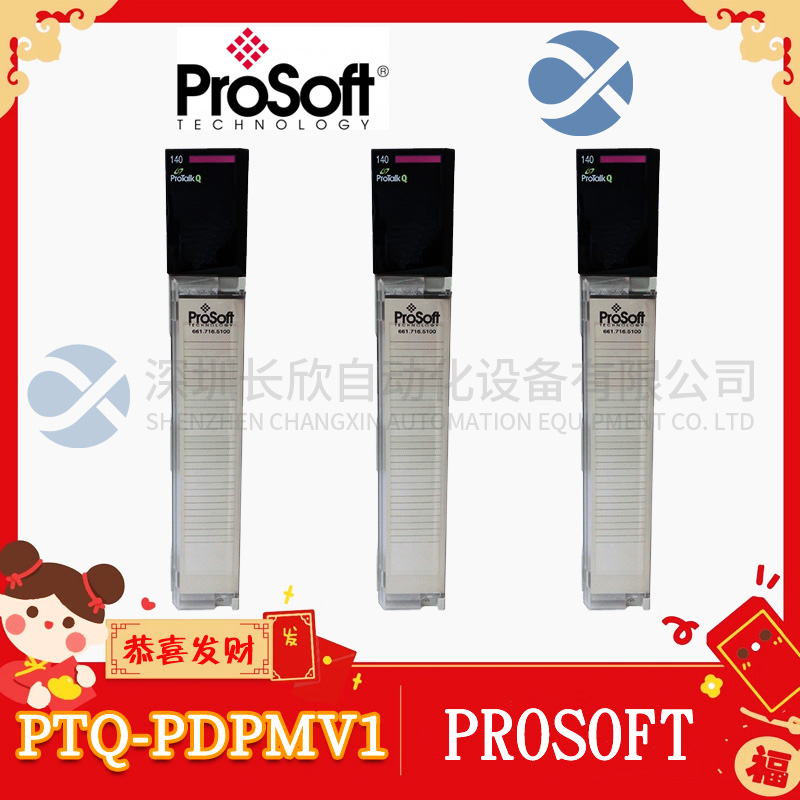

PTQ-PDPMV1 PROSOFT DP主網絡量子接口模塊

　　型號：PTQ-PDPMV1

　　品牌：PROSOFT

　　產品描述

　　PROFIBUS DPV1主模塊是Quantum的強大通信接口處理器。根據的許可證開發，該模塊包含專有技術背板技術，能夠與處理器進行強大的數據交換。該模塊支持符合IEC 61158標準的完整主規范。非循環的參數數據可以通過1類或2類DPV1服務傳輸，允許處理器，可輕松與支持PROFIBUS DPV0/V1的從屬設備通信協議該模塊充當PROFIBUS網絡和加工機來自處理器的數據傳輸與上的I/O數據傳輸異步PROFIBUS網絡。

　　一般規范

　　?單插槽-兼容Quantum背板

　　?該模塊被識別為選項模塊，并可訪問PLC存儲器用于數據傳輸

　　?配置數據存儲在ProTalk?的非易失性存儲器中單元

　　?Microsoft Windows XP、2000和NT的配置軟件隨附單元

　　?一個機架最多可放置六個模塊

　　?本地機架-模塊必須與處理器放置在同一機架中

　　?兼容所有常見的Quantum編程包，包括Concept（版本2.6或更高版本）、Unity Pro（版本2.2或更高）、ProWORX（版本2.20或稍后）（HSBY僅適用于Unity Pro環境）

　　?支持量子數據類型：3倍、4倍

　　?通過背板的高速數據傳輸提供了快速的數據更新時間

　　?提供梯形圖文件示例

        功能規范

　　?通過ProSoft輕松使用拖放式總線視圖配置界面Configuration Builder軟件（請參閱PSW-PCB數據表）

　　?在線監測和修改過程數據和DPV1非循環數據從屬診斷

　　?通過DP/PA耦合器或鏈路支持網絡上的PROFIBUS PA從屬設備

　　?支持多達125個帶中繼器的從屬設備

　　?支持?jǐn)U展診斷數據（DPV1）

　　?支持所有標準波特率，最高可達12 Mbits/s

　　?所有有效PROFIBUS DPV1速率下的自動波特檢測

　　?支持符合PROFIdrive 3.1標準的參數讀取和寫入操作

　　?支持同步和凍結命令

　　?報警指示和確認處理（DPV1）

　　?支持多播和廣播電報（DPV1）

　　?CRC校驗和確定從屬配置與處理器的一致性

　　?包括FDT/DTM PROFIBUS主傳輸通信DTM軟件（產品編號PSW-CDTM-PDPM）

　　熱備用

　　?熱備用功能支持SE 140 671 CPU

　　?每個機架最多支持六個PTQ-PDPMV1熱備用模塊

　　?為主動主控和被動主控提供診斷和狀態詞

　　輔助主機運行狀況

　　?PROFIBUS切換時間標稱為100毫秒，不超過300毫秒

　　?具有分段網絡從屬數量信息的電纜斷開檢測

　　?PROFIBUS健康消息通過FDL ping從輔助主機生成服務

　　?無需設置參數。模塊自動檢測熱備用系統身體的

　　?PROFIBUS DPV1 RS-485接口，帶9針D外殼母連接器和隔離光電耦合器

　　?用于操作、網絡中斷通信的主狀態LED指示燈，主令牌持有
