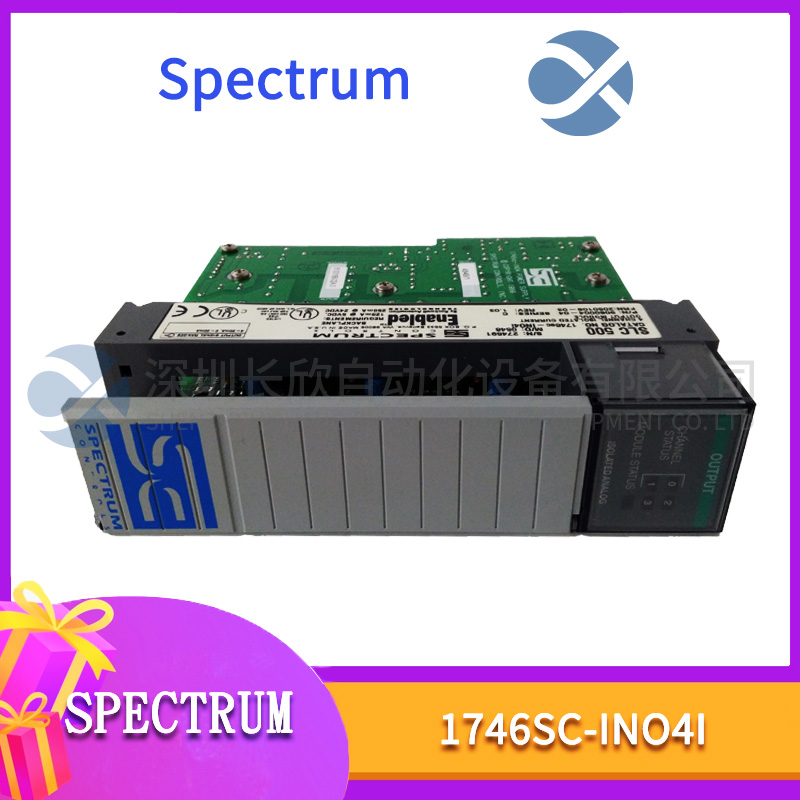

1746SC-INO4I SPECTRUM 模擬輸出模塊

　　型號：1746SC-INO4I

　　品牌：SPECTRUM

　　產品描述

　　特征：

　　?四個隔離電流輸出（INO4i）和四個隔離的電流/電壓輸出（INO4 vi）。

　　?提供七個輸出范圍（INO4vi）。

　　?一次使用任何輸出類型的組合（INO4vi）。

　　?精度與專用模擬模塊相當。

　　?每個通道可單獨編程。

　　?使用梯形圖寄存器設置或RSLogix編程軟件易于配置。

　　?車載環境溫度補償，以管理過于擁擠的櫥柜。

　　Spectrum Controls 1746sc-INO4I是一種模擬輸出模塊，具有四(4)個能夠產生電流信號的隔離通道。該模塊提供具有16位分辨率的0-20 mA、0-21 mA、4-20 mA輸出信號。該模塊是兼容SLC 500系統的Encompass合作伙伴模塊。

　　1746sc-INO4I是Spectrum Controls的模擬電流輸出模塊。該模塊具有四(4)個隔離通道輸出。1746sc-INO4I占用1746輸入/輸出機箱中的一個插槽。1746sc-INO4I在5伏特直流電下從背板上汲取120毫安的電流，但為了最大限度地減少背板上的電流負載，1746sc-INO4I可以連接額定電壓為24伏特直流電的外部電源。1746sc-INO4I有一個DIP開關，用于指定模塊是從背板還是外部電源獲取電源。當1746sc-INO4I上的DIP開關設置為RACK位置時，模塊從背板獲取電源，而模塊由外部24伏直流電源供電，DIP開關應設置為EXT位置。

　　1746sc-INO4I從背板獲取5伏直流電源。當模塊由外部供電時，此功耗額定值相同。該模塊有一個可拆卸的16位接線盒，可容納Belden 8761屏蔽雙絞線電纜。1746sc-INO4I的分辨率為16位，每次計數的電流為366納安，每次計數的電壓為320微伏。1746sc-INO4I隔離通道模擬輸出模型具有自動校準可編程限制和安全狀態，750伏直流光電隔離（通道到通道和現場接線到背板）。1746sc-INO4I的額定熱耗散最大為4.5瓦，所有4個并行通道的最大更新時間為33.7毫秒，階躍響應時間為1毫秒。此外，1746sc-INO4I是UL/CUL I類，2區，

　　零件號為1746sc-INO4I的SLC 500兼容模塊是spectrum control制造的模擬輸出模塊。該模塊由Allen-Bradley的合作伙伴Spectrum Controls制造。

　　Encompass合作伙伴是經Allen-Bradley批準和認證的合作伙伴，可提供與Allen-Bradley兼容的產品。

　　該模塊的外觀類似于實際的SLC 500模塊。該模塊具有四(4)個差分模擬輸出通道，以16位分辨率提供0-20 mA、0-21 mA、4-20 mA，每次計數366 nA。該模塊具有擴展的輸出范圍、自動校準、可編程限制和安全狀態。該模塊的數據能夠格式化為16位二進制補碼、縮放工程單位、縮放PID、1746-NO4格式和用戶定義的比例計數。它在25度時的精度為滿量程的0.08%。攝氏度和0.15%在60度。攝氏度。

　　該模塊的特點通過每個通道提供750 VDC隔離來提高系統可靠性，從而消除導致模塊高分辨率數據轉換的噪聲串?dāng)_。為機架和處理器保護的背板現場布線提供了相同的隔離等級。
